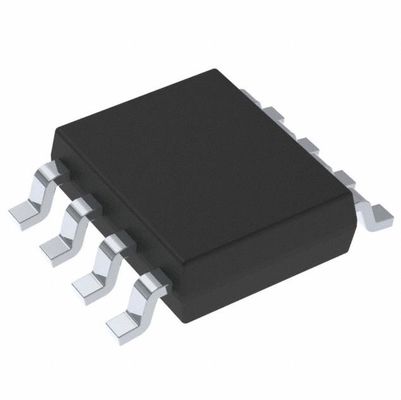

LM5164QDDARQ1 транзистор Ic откалывает 1.2V 1 выход 1A 8-PowerSOIC
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM5164QDDARQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение тока - входной сигнал (минута): | 6V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 100V | Напряжение тока - выход (минута/зафиксированный): | 1.2V |
| Напряжение тока - выход (Макс): | 100V | Текущий объем производства: | 1A |
| Частота - переключение: | До 1MHz | Одновременный выпрямитель тока: | Да |
Характер продукции
LM5164QDDARQ1 транзистор Ic откалывает 1.2V 1 выход 1A 8-PowerSOIC
Выход 1.2V 1 1A 8-PowerSOIC IC регулятора переключения самца оленя положительный регулируемый (0,154", ширина 3.90mm)
Спецификации LM5164QDDARQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Регуляторы напряжения тока - регуляторы переключения DC DC | |
| Mfr | Texas Instruments |
| Серия | Автомобильный, AEC-Q100 |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Состояние продукта | Активный |
| Функция | Понижение |
| Выходная конфигурация | Позитв |
| Топология | Самец оленя |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение тока - входной сигнал (минута) | 6V |
| Напряжение тока - входной сигнал (Макс) | 100V |
| Напряжение тока - выход (минута/зафиксированный) | 1.2V |
| Напряжение тока - выход (Макс) | 100V |
| Текущий объем производства | 1A |
| Частота - переключение | До 1MHz |
| Одновременный выпрямитель тока | Да |
| Рабочая температура | -40°C | 150°C (TJ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 8-PowerSOIC (0,154", ширина 3.90mm) |
| Пакет прибора поставщика | 8-SO PowerPad |
| Низкопробный номер продукта | LM5164 |
Особенности LM5164QDDARQ1
• AEC-Q100-qualified для автомобильных применений
– Ранг 1 температуры прибора: – 40°C к +125°C, температурной амплитуде температуры окружающей среды
• Конструированный для надежных и изрезанных применений
– Широкий ряд ввода напряжения 6 v к 100 v
– Диапазон температур соединения: – 40°C к +150°C
– Исправленный таймер мягк-начала 3 госпож внутренний
– Предохранение от настоящ-предела пика и долины
– Входной сигнал UVLO и термальное предохранение от выключения
• Одетый для масштабируемых автомобильных электропитаний
– Низкий минимум на и нерабочие времена 50 ns
– Регулируемая переключая частота до 1 MHz
– Эмулирование диода для высокой эффективности легкой нагрузки
– настоящее входного сигнала нулевой нагрузки 10.5-µA спокойное
– течение выключения 3-µA спокойное
– Оптимизированный для стандарта EMI CISPR 25
• Интеграция уменьшает размер и цену решения
– Архитектура управлением режима КРОВАТКИ
– Интегрированный переключатель самца оленя 0.725-Ω NFET поддерживает широкий ряд круга обязаностей
– Интегрированный выпрямитель тока 0.34-Ω NFET одновременный исключает внешний диод Schottky
– ссылка внутреннего напряжения 1.2-V
– Отсутствие компонентов компенсации петли
– Внутренние регулятор смещения VCC и диод ботинка
• Создайте нестандартную конструкцию используя дизайнера силы WEBENCH®
Применения LM5164QDDARQ1
• Автомобильные поставки смещения 48-V слабые гибридные ECU
• Автомобильные конвертеры DC/DC
• Автомобильные компрессоры HVAC и подогреватели PTC
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
