SMBJ20A-E3/5B Танталовый конденсатор 32.4V Clamp 18.5A Ipp Tvs Diode
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | SMBJ20A-E3 5B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | SMBJ20A-E3 5B | Однонаправленные каналы: | 2 |
|---|---|---|---|
| Напряжение - обратное зазор (тип.): | 20V | Напряжение - пробой (мин.): | 22.2V |
| Напряжение тока - зажимать (Макс) @ Ipp: | 32,4 В | Мощность — пиковый пульс: | 600W |
| Рабочая температура: | -55°C | 150°C (TJ) | Тип: | Зенер |
Характер продукции
SMBJ20A-E3 / 5B Танталовый конденсатор 32.4V Clamp 18.5A Ipp Tvs Diode

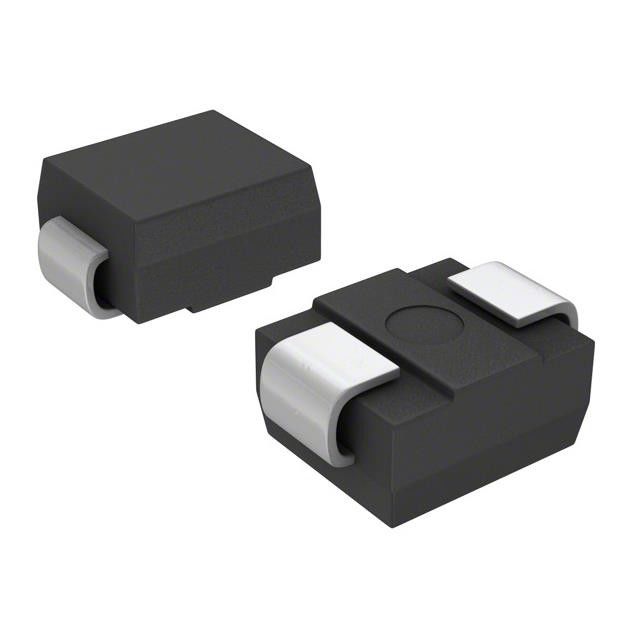

32,4 В Зажим 18,5 А Ipp Диод для поверхностного монтажа DO-214AA (SMBJ)
ОсобенностиСМБДЖ20А-Э3 5Б
• Низкопрофильный пакет
• Идеально подходит для автоматизированного размещения
• Стеклянный пассивированный чип-переход
• Доступны однонаправленные и двунаправленные
• Максимальная импульсная мощность 600 Вт с
Форма сигнала 10/1000 мкс, частота повторения
(рабочий цикл): 0,01 %
• Превосходная зажимная способность
• Очень быстрое время отклика
• Низкое добавочное сопротивление импульсным перенапряжениям
• Соответствует уровню MSL 1 согласно J-STD-020, максимальный пик НЧ
260 °С
• Доступен сертификат AEC-Q101
- Код заказа для автомобилей: базовый P/NHE3 или P/NHM3
Технические характеристикиСМБДЖ20А-Э3 5Б
|
Продукт
|
СМБДЖ20А-Э3 5Б
|
|
Тип
|
Зинер
|
|
Однонаправленные каналы
|
1
|
|
Напряжение — обратное отклонение (тип.)
|
20В
|
|
Напряжение - пробой (мин.)
|
22,2 В
|
|
Напряжение — фиксация (макс.) при Ipp
|
32,4 В
|
|
Ток — пиковый импульс (10/1000 мкс)
|
18,5 А
|
|
Мощность — пиковый пульс
|
600 Вт
|
|
Защита линии электропередач
|
Нет
|
|
Приложения
|
Общее назначение
|
|
Емкость при частоте
|
-
|
|
Рабочая Температура
|
-55°C ~ 150°C (ТДж)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
ДО-214АА, СМБ
|
|
Пакет устройств поставщика
|
ДО-214АА (СМБЖ)
|
|
Базовый номер продукта
|
SMBJ20
|
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8541.10.0080 |
ПрименениеСМБДЖ20А-Э3 5Б
Использование в чувствительной электронике для защиты от переходных процессов напряжения, вызванных индуктивным переключением нагрузки и освещением.
на микросхемах, полевых МОП-транзисторах, сигнальных линиях сенсорных блоков бытовой, компьютерной, промышленной и телекоммуникационной техники.
