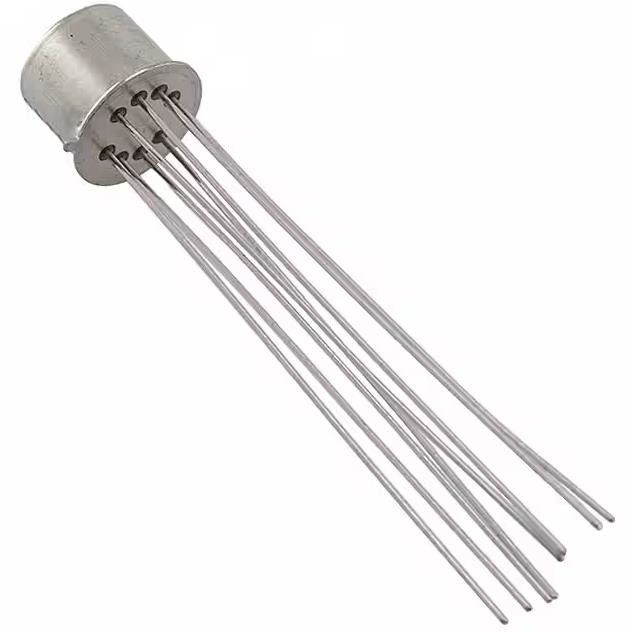

Реле DPDT JMAW-26XL общецелевое (2 форма c) через отверстие
GEN PURPOS DPDT 1A 26.5VDC РЕЛЕ
Тип продукта особенности JMAW-26XL
| Тип приложения герметически закрывал |
| Тип войска реле/космическая высокая эффективность |
| Сверните спиралью запирать на задвижку снаружи |
| Тип продукта реле |
| Водитель MOSFET снаружи |
Электрические характеристики JMAW-26XL
Система катушки магнитная Не-поляризовывала, одностабильный
Вибрация 30G's, 10 – 3000Hz
Срабатывая система DC
Сотрясите 75G's, 6ms
Милливатты измерения мощности катушки
Ввод напряжения реле решетки TO-5/.100 26,5 VDC
Диод подавления катушки снаружи
Сверните спиралью напряжение тока 26,5 VDC
Сопротивление катушки реле решетки TO-5/.100 1560 Ω
Оценка мощности катушки реле решетки TO-5/.100 (DC) 450 mW
Диод предохранения от полярности катушки снаружи
Напряжение тока контакта реле решетки TO-5/.100 переключая (Макс) 28
Контактируйте особенности JMAW-26XL
Низший уровень класса контакта настоящий – 1 a
Форма c расположения контакта 2 реле решетки TO-5/.100, DPDT, 2 C/O
Оценка 1 a контакта реле решетки TO-5/.100 настоящая
Особенности прекращения JMAW-26XL
Тип прекращения длиной водит
Спецификации JMAW-26XL
| ТИП |
ОПИСАНИЕ |
| Категория |
Реле |
| Реле сигнала, до 2 Amps |
| Mfr |
Воздушно-космическое пространство, оборона и морской пехотинец взаимодействия TE |
| Серия |
Военный, MIL-R-39016/9, МАМЫ, CII |
| Пакет |
Большая часть |
| Состояние продукта |
Активный |
| Устанавливать тип |
Через отверстие |
| Напряжение тока катушки |
26.5VDC |
| Форма контакта |
DPDT (2 форма c) |
| Допустимая мощность на контактах (настоящая) |
1 a |
| Переключая напряжение тока |
115VAC, 28VDC - Макс |
| Тип катушки |
Не запирающ на задвижку |
| Особенности |
- |
| Стиль прекращения |
Pin ПК |
| Оценка уплотнения |
Загерметизированный - герметично |
| Изоляция катушки |
- |
| Привестись в действие напряжение тока |
14,2 VDC |
| Выпустить напряжение тока |
1,37 VDC |
| Приведитесь в действие время |
госпожа 2 |
| Время отпуска |
госпожа 1,5 |
| Рабочая температура |
-65°C | 125°C |
| Материал контакта |
Серебряный палладиум (AgPd), золото (Au) |
| Тип реле |
Общее назначение |
| Сопротивление катушки |
1560 омов |
| Низкопробный номер продукта |
JMAW-26 |
