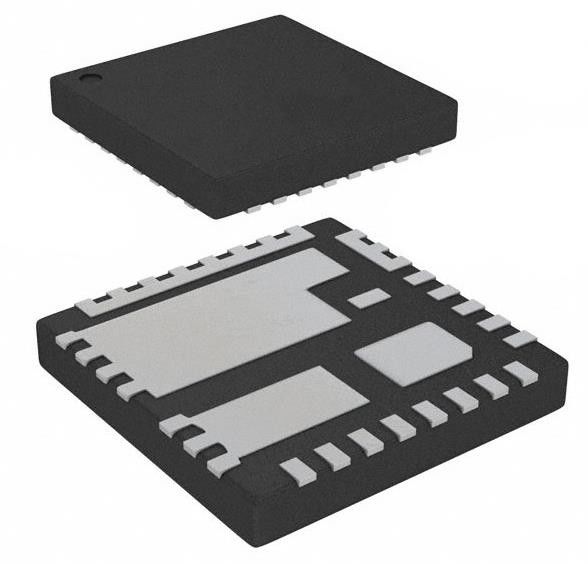

FDMF3035 Half Bridge Driver Synchronous Buck Converters UMOS 31-PQFN (5x5) (включает в себя:
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDMF3035 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение - вход (мин): | 2.5В |
|---|---|---|---|
| Напряжение - вход (макс.): | 5.5В | Напряжение - выход (мин/фиксированное): | 0.6V |
| Напряжение - выход (макс.): | 0.6V | Ток - выход: | 3А |
| Частота - переключение: | 20,4 МГц | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
FDMF3035 Half Bridge Driver Synchronous Buck Converters UMOS 31-PQFN (5x5) (включает в себя:
Спецификации FDMF3035
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Полные водители полумоста | |
| Мфр | на полу |
| Серия | PowerTrench®, SyncFETTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Половина моста |
| Заявления | Синхронные конвертеры Buck |
| Интерфейс | PWM |
| Тип груза | Индуктивный |
| Технологии | UMOS |
| Rds включен (тип) | 1Ом LS, 1Ом HS |
| Ток - выход / канал | 50А |
| Ток - пиковая мощность | 50А |
| Напряжение - питание | 4.5V ~ 5.5V |
| напряжение - нагрузка | 4.5V ~ 24V |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Особенности | Схема загрузки, эмуляция диодов |
| Защита от ошибок | Стрельба через, UVLO |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 31-PowerWFQFN |
| Пакет изделий поставщика | 31-PQFN (5x5) |
| Номер базовой продукции | FDMF3035 |
Особенности FDMF3035
• Поддерживает режим PS4 для IMVP−8
• Ультра-компактный 5 мм х 5 мм ПКФН медный клип с Flip Chip Low-Side MOSFET
• Управление высоким током: 50 А
• Драйвер входной двери PWM 5 V 3−состояния
• Низкий отключающий ток IVCC < 6 A
• Эмуляция диодов для повышения эффективности световой нагрузки
• MOSFET-системы для очистки волновых форм напряжения и уменьшения звонка
• onsemi SyncFETTMTechnology (Интегрированный диод Шоттки) в MOSFET с низкой стороной
• Интегрированный диод Schottky Bootstrap
• Оптимизированные / чрезвычайно короткие сроки
• Запрет под напряжением (UVLO) на VCC
• Оптимизирован для переключения частот до 1,5 МГц
• Диапазон температуры рабочего соединения: от -40 до +125°C
• полузеленые упаковки и соответствие требованиям RoHS
Применение FDMF3035
• Ноутбуки, планшеты и ультрабуки
• Серверы и рабочие станции, V-Core и не V-Core DC-DC преобразователи
• Компьютеры настольные и все-в-одном, конвертеры постоянного тока и постоянного тока V-Core и не V-Core
• Конверторы высокого тока постоянного тока
• Модули регулировщиков напряжения с малым форм-фактором
