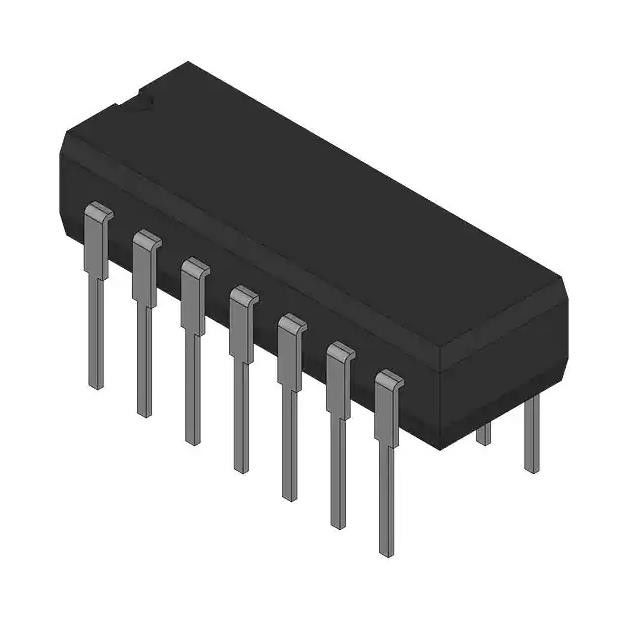

SNJ54LS06J инвертор IC 6-канальный открытый коллектор 14CDIP 60mA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SNJ54LS06J |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество цепей: | 6 | Количество входных сигналов: | 1 |
|---|---|---|---|
| Особенности: | Открытый сборник | Напряжение тока - поставка: | 4.5V | 5.5V |
| Настоящий - спокойный (Макс): | 60 мам | Текущий объем производства высокий, низкий: | 250µA, 30mA |
| Входной логический уровень — низкий: | 0.8V | Входной логический уровень — высокий: | 2V |
| Высокий свет: | ИС инвертора SNJ54LS06J,ИС инвертора 14CDIP 60 мА,14CDIP SNJ54LS06J |
||
Характер продукции
SNJ54LS374J Инвертор IC 6 каналов с открытым коллектором 14-CDIP 60 мА
SNJ54LS06J Инвертор IC 6 каналов с открытым коллектором 14-CDIP 60 мА
IC ИНВЕРТОР ОТКРЫТЫЙ 6CH 1-IN 14CDIP
Технические характеристики СНЖ54ЛС06ДЖ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Логика | |
| Ворота и инверторы | |
| производитель | Инструменты Техаса |
| Ряд | 54лс |
| Упаковка | Масса |
| Статус продукта | Активный |
| Тип логики | инвертор |
| Количество цепей | 6 |
| Количество входов | 1 |
| Функции | Открытый коллектор |
| Напряжение - питание | 4,5 В ~ 5,5 В |
| Текущий — тихий (макс.) | 60 мА |
| Ток - Выход Высокий, Низкий | 250 мкА, 30 мА |
| Входной логический уровень — низкий | 0,8 В |
| Входной логический уровень — высокий | 2В |
| Максимальная задержка распространения @ V, макс. CL | 20 нс при 5 В, 15 пФ |
| Рабочая Температура | -55°С ~ 125°С |
| Тип крепления | Сквозное отверстие |
| Пакет устройств поставщика | 14-КРИС |
| Пакет/кейс | 14-CDIP (0,300", 7,62 мм) |
| Базовый номер продукта | 54LS06 |
ФункцииизСНЖ54ЛС06ДЖ
• Преобразование уровней напряжения TTL в уровни MOS
• Способность к высокому втекающему току
• Входные ограничительные диоды упрощают проектирование системы
• Драйвер с открытым коллектором для индикаторных ламп и
Реле
• Входы полностью совместимы с большинством схем TTL
• В продуктах, соответствующих стандарту MIL-PRF-38535, тестируются все параметры, если не указано иное.
Для всех других продуктов производственная обработка не обязательно включает тестирование всех параметров.
ПриложенияизСНЖ54ЛС06ДЖ
• Заводская автоматизация
• Автоматизация зданий
• Линейные драйверы
• Электронная точка продаж
• Настольные ПК или ноутбуки
Экологические и экспортные классификациииз СНЖ54ЛС06ДЖ
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | не соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
