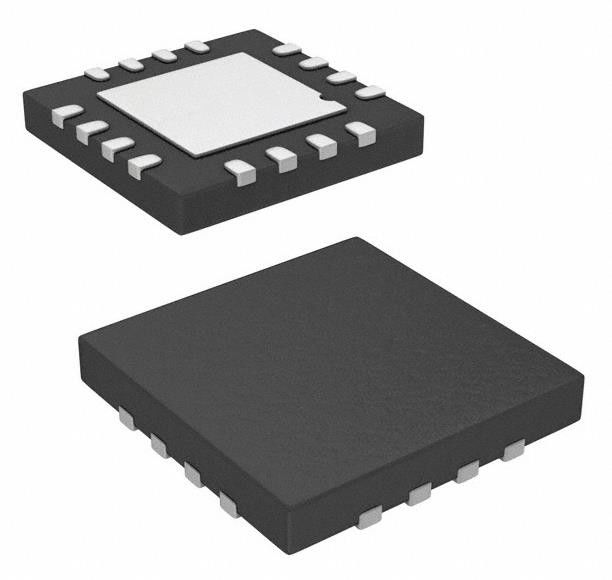

CY8CMBR3108-LQXIT Капацитивные сенсорные кнопки 16-QFN (3x3) 1.8V ~ 5.5V
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CY8CMBR3108-LQXIT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Основной процессор: | 8051 | Тип памяти программы: | без ПЗУ |
|---|---|---|---|
| Размер оперативной памяти: | 16K x 8 | Интерфейс: | ² C I, USB, USART |
| Количество вводов/выводов: | 40 | Напряжение - питание: | 3V ~ 3,6V |
Характер продукции
CY8CMBR3108-LQXIT Капацитивные сенсорные кнопки 16-QFN (3x3) 1.8V ~ 5.5V
Спецификации CY8CMBR3108-LQXIT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Интерфейс | |
| Датчик, емкостное касание | |
| Мфр | Infineon Technologies |
| Серия | CapSense® ExpressTM SmartSenseTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Программируемый с помощью цифрового ключа | Не подтверждено |
| Тип | Кнопки |
| Определение близости | - Да, конечно. |
| Количество входов | До 8 |
| Диодные драйверные каналы | До 4 |
| Интерфейс | I2C |
| Резолюция | - |
| Напряжение - питание | 1.8V ~ 5.5V |
| Текущее - поставка | 140 мА |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-UFQFN Обнаруженная подставка |
| Пакет изделий поставщика | 16-QFN (3x3) |
| Номер базовой продукции | CY8CMBR3108 |
Особенности CY8CMBR3108-LQXIT
Администратор:
■ Конфигурируемый с регистрами контроллер CapSense Express
Не требуется разработка прошивки
¢ Патентованный алгоритм обнаружения ЦДЦК
Высокая чувствительность (0,1 пФ)
• Толщина покрытия до 15 мм для стекла и 5 мм для пластика
• Решения по близости
• Чувствительность до 2 fF на каждое число
Продуктивность SNR >100:1
• Высокие показатели шумоподавления от проводящего и излучаемого шума
• Ультранизкие излучения
Автоматическая настройка SmartSense
• устанавливает и поддерживает оптимальную производительность датчиков во время работы
• Устранение ручной настройки во время разработки и производства
■ CapSense с низкой мощностью
Среднее потребление тока 22 мА на датчик при интервале обновления 120 мс
Широкий диапазон паразитарной емкости (CP): 5 45 pF
■ Расширенные функции пользовательского интерфейса
Толерантность к жидкости
Устройство светодиодной яркости для визуальной сенсорной обратной связи
• До восьми GPO высокого потока для управления светодиодами
Выход бузерного сигнала для звуковой сенсорной обратной связи
Снижение сенсоров (FSS) для устранения ошибочных касаний на кнопках, расположенных на близком расстоянии друг от друга
Выход аналогового напряжения
- Перерыв линии внимания на хост, чтобы указать любое изменение состояния датчика.
■ Система диагностики для обнаружения
Неправильное значение модулирующего конденсатора (CMOD)
Паразитарная емкость датчика вне диапазона (CP)
Шорты с датчиками
■ Устройство EZ-ClickTM
Простой графический интерфейс для настройки устройств
Просмотр и мониторинг данных для кнопок CapSense, слайдеров и датчиков близости
Диагностика системы для быстрой отладки
■ I2C раб
Поддерживает до 400 кГц
Совпадение адресов с помощью устройств
■ Работа на низкой мощности от 1,71 В до 5,5 В
Мод глубокого сна с пробуждением при прерывании и обнаружении адреса I2C
■ Промышленный температурный диапазон: от 40 до +85 °C
■ Варианты пакета услуг
️ 8-прикольный SOIC (150 мл)
️ 16-косые QFN (3 × 3 × 0,6 мм)
️ 24-косые QFN (4 × 4 × 0,6 мм)
Применение CY8CMBR3108-LQXIT
Контроллеры CY8CMBR3xxx CapSense® ExpressTM позволяют пользователю использовать современные, но легко внедряемые емкостные сенсорные устройства.
Это семейство реестров, которые поддерживают до 16 входов емкостного сенсора, устраняет трудоемкие
Эти контроллеры идеально подходят для реализации емкостных кнопок, слайдеров и решений для обнаружения близости с
минимальное время цикла разработки.
