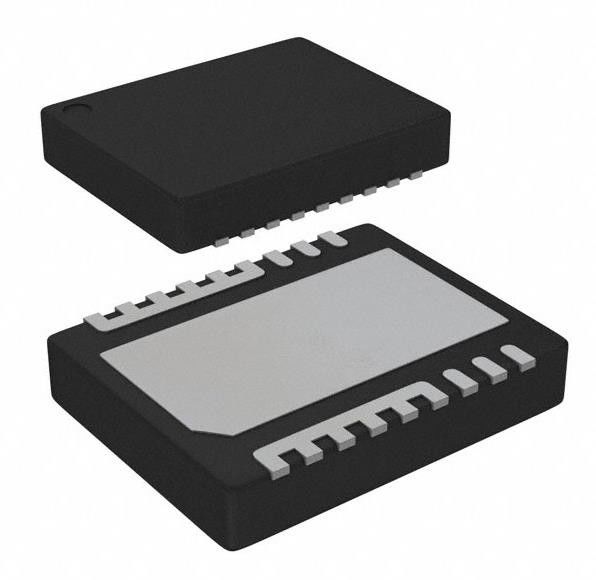

CSD97396Q4MT Двигатель полумоста Синхронные преобразователи мощности MOSFET 8-VSON
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CSD97396Q4MT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Ток - выход / канал: | 30А | Настоящий - пиковая мощность: | 65А |
|---|---|---|---|
| Напряжение - питание: | 4.5V ~ 5.5V | напряжение - нагрузка: | 4.5V | 24V |
| Операционная температура: | -40 °C ~ 150 °C (TJ) | Особенности: | Запускайте цепь, эмулирование диода |
Характер продукции
CSD97396Q4MT Двигатель полумоста Синхронные преобразователи мощности MOSFET 8-VSON
Спецификации CSD97396Q4MT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Полные водители полумоста | |
| Мфр | Техасские инструменты |
| Серия | NexFETTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Половина моста |
| Заявления | Синхронные конвертеры Buck |
| Интерфейс | PWM |
| Тип груза | Индуктивный |
| Технологии | Мощность MOSFET |
| Rds включен (тип) | - |
| Ток - выход / канал | 30А |
| Ток - пиковая мощность | 65А |
| Напряжение - питание | 4.5V ~ 5.5V |
| напряжение - нагрузка | 4.5V ~ 24V |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Особенности | Схема загрузки, эмуляция диодов |
| Защита от ошибок | Стрельба через |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-PowerVFDFN |
| Пакет изделий поставщика | 8-VSON (3.5x4.5) |
| Номер базовой продукции | CSD97396 |
ОсобенностиCSD97396Q4MT
* Более 93% эффективности системы при 15 А
* Максимальный номинальный непрерывный ток 30 А, пик 65 А
* Работа на высокой частоте (до 2 МГц)
* Высокая плотность - SON 3,5 мм x 4,5 мм
* Ультранизкая индуктивность
* Оптимизированный для системы PCB-отпечаток
* Ультранизкий тихий (ULQ) режим тока
* 3,3 V и 5 V PWM сигналы совместимы
* Режим эмуляции диодов с FCCM
* Входное напряжение до 24 В
* Ввод PWM с трех состояний
* Интегрированный диод Bootstrap
* Защита от стрельбы
* Соответствует требованиям RoHS - безсвинцовое терминальное покрытие
* Без галогена
ПрименениеCSD97396Q4MT
* Ультрабуки/ноутбуки DC/DC преобразователи
* Многофазные решения Vcore и DDR
* Синхронный блок в точке загрузки в сетевых телекоммуникационных и компьютерных системах
