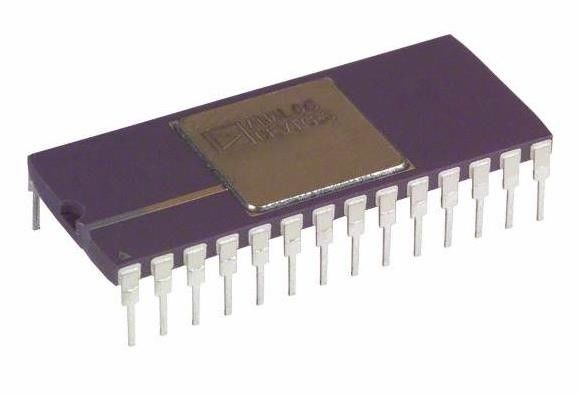

AD1674BD 12-битный аналоговый-цифровой преобразователь 1 вход 1 SAR 28-CDIP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AD1674BD |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество битов: | 12 | Скорость отбора проб (в секунду): | Сто тысяч. |
|---|---|---|---|
| Количество входов: | 1 | Тип ввода: | Законченное одиночное |
| Интерфейс данных: | Параллельно | Коэффициент - ГРУЗЯЩ И РЕГУЛИРУЮЩ: ADC: | 1:01 |
| Количество конвертеров A/D: | 1 | Напряжение тока - поставка, аналог: | ±11,4 В ~ 16,5 В |
Характер продукции
AD1674BD 12-битный аналоговый-цифровой преобразователь 1 вход 1 SAR 28-CDIP
Спецификации AD1674BD
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Приобретение данных | |
| Аналоговые-цифровые преобразователи (ADC) | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Трубка |
| Количество бит | 12 |
| Скорость отбора проб (в секунду) | Сто тысяч. |
| Количество входов | 1 |
| Тип ввода | Одноконечный |
| Интерфейс данных | Параллельно |
| Конфигурация | S/H-ADC |
| Соотношение - S/H:ADC | 1:01 |
| Количество преобразователей A/D | 1 |
| Архитектура | SAR |
| Тип ссылки | Внешний, внутренний |
| Напряжение - питание, аналоговое | ± 11,4 ~ 16,5 В |
| Напряжение - питание, цифровое | 5В |
| Особенности | - |
| Операционная температура | -40°C ~ 85°C |
| Пакет / чемодан | 28-CDIP (0,600", 15,24 мм) |
| Пакет изделий поставщика | 28-CDIP |
| Тип установки | Через дыру |
| Номер базовой продукции | 1674 г. н.э. |
Особенности AD1674BD
* Полный монолитический 12-битный 10-миллиметровый ADC для отбора образцов
* Встроенный амплификатор для отбора проб
* Промышленный стандарт Pinout
* 8- и 16-битный микропроцессорный интерфейс
* Переменное и постоянное напряжение Уточняется и испытывается
* Однополярные и биполярные входы
* 65 V, 610 V, 0 V10 V, 0 V20 V Входные диапазоны
* Коммерческий, промышленный и военный температурный диапазон
* Доступны версии, соответствующие MIL-STD-883 и SMD
Применение AD1674BD
* AD1674 представляет собой полный многоцелевой 12-битный конвертер аналого-цифровой связи, состоящий из прозрачного для пользователя бортового усилителя сборки образцов (SHA), с 10-вольтовым эталоном,буферы с часами и выходными буферами трех состояний для интерфейсов микропроцессоров.
* AD1674 совместим с отраслевыми стандартами AD574A и AD674A, но включает в себя функцию отбора проб при более быстрой скорости конвертации.SHA на чипе имеет широкую полосу пропускания ввода, поддерживающую 12-битную точность по полной полосе пропускания Nyquist преобразователя.
