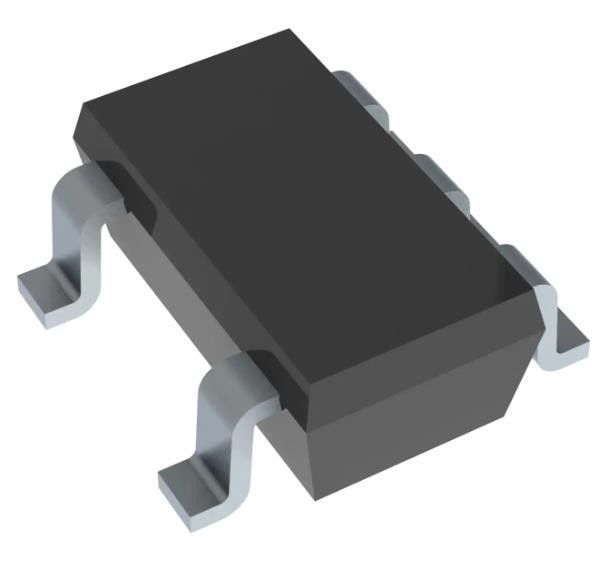

SN74AHC1G09DBVR И Врат IC 1 канал Открытый отвод SOT-23-5 2V ~ 5.5V
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74AHC1G09DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество схем: | 1 | Количество входов: | 2 |
|---|---|---|---|
| Особенности: | Открытый отвод | Напряжение - питание: | 2V ~ 5,5V |
| Ток - тихий (макс.): | 1 µA | Уровень логики входного сигнала - низкий уровень: | 0.5V | 1.65V |
| Уровень логики входного сигнала - высокий: | 1.5V | 3.85V | Максимальная задержка распространения @ V, макс. CL: | 7.5ns @ 5V, 50pF |
Характер продукции
SN74AHC1G09DBVR И Врат IC 1 канал Открытый отвод SOT-23-5 2V ~ 5.5V
Спецификации SN74AHC1G09DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 74AHC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | И ворота |
| Количество схем | 1 |
| Количество входов | 2 |
| Особенности | Открытый отвод |
| Напряжение - питание | 2V ~ 5,5V |
| Ток - тихий (макс.) | 1 μA |
| Ток - Выход высокий, низкий | - 8mA |
| Уровень логики ввода - низкий | 0.5V ~ 1.65V |
| Уровень логики ввода - высокий | 1.5V ~ 3.85V |
| Максимальная задержка распространения @ V, Максимальная CL | 7.5ns @ 5V, 50pF |
| Операционная температура | -55°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-5 |
| Пакет / чемодан | SC-74A, SOT-753 |
| Номер базовой продукции | 74AHC1G09 |
Особенности SN74AHC1G09DBVR
• Рабочий диапазон от 2 до 5,5 В
• Максимальный tpd 6 нс при 5 В
• ±8 мА Выходной привод на 5 В
• Действие Шмитта-триггера на всех входах делает схему толерантной для более медленного времени подъема и падения входа
• Уровень замыкания превышает 250 мА на JESD 17
• Защита ЕСД превышает JESD 22:
️ 2000-V Модель человеческого тела (A114-A)
Модель заряженного устройства 1000 В (C101)
Применение SN74AHC1G09DBVR
• Сканеры штрих-кодов
• Кабельные решения
• Электронные книги
• Встроенные ПК
• Передатчик поля: датчики температуры или давления
• Биометрические отпечатки пальцев
• КВК: отопление, вентиляция и кондиционирование
• Сетевое хранилище (NAS)
• Серверная материнская плата и ПСУ
• Программные радиостанции (SDR)
• Телевизор: высокоразборчивость (HDTV), ЖК-дисплей и цифровой
• Системы видеосвязи
• Карты беспроводного доступа к данным, наушники, клавиатуры, мыши и карты LAN
