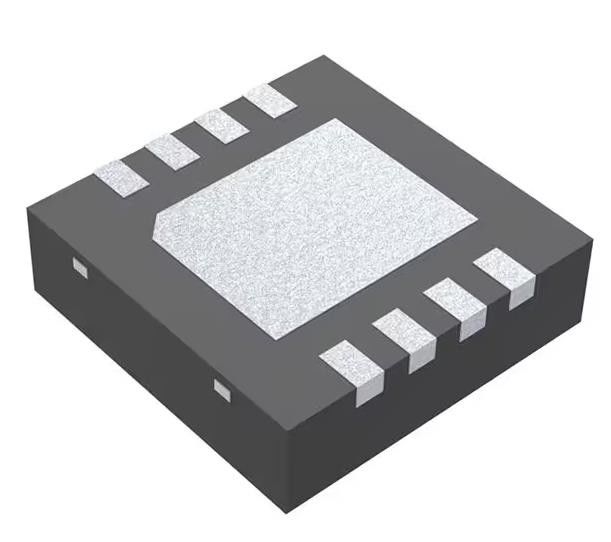

LM5085SDE/NOPB Регулятор положительного выхода Step-Down Controller IC 8-WSON
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5085SDE/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение - питание (Vcc/Vdd): | 4.5V | 75V |
|---|---|---|---|
| Участки выхода: | 1 | Частота - переключение: | До 1 МГц |
| Операционная температура: | -40°C ~ 125°C (TJ) | Круг обязаностей (Макс): | 100% |
| Пакет изделий поставщика: | 8-WSON (3x3) | Особенности управления: | Настоящий предел, позволяет, в срок контроль |
Характер продукции
LM5085SDE/NOPB Регулятор положительного выхода Step-Down Controller IC 8-WSON
Спецификации LM5085SDE/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип выхода | Драйвер транзистора |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 4.5V ~ 75V |
| Частота - переключение | До 1 МГц |
| Рабочий цикл (макс.) | 100% |
| Синхронный выпрямитель | Нет, нет. |
| Синхронизация часов | Нет, нет. |
| Серийные интерфейсы | - |
| Особенности управления | Ограничение текущего времени, включение, управление временем |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-WFDFN Обнаженная подставка |
| Пакет изделий поставщика | 8-WSON (3х3) |
| Номер базовой продукции | LM5085 |
Особенности LM5085SDE/NOPB
* LM5085-Q1 является продуктом автомобильного класса, который имеет квалификацию AEC-Q100 класса 1 (-40'C до 125°C температуры рабочего стыка)
* Широкий диапазон входного напряжения от 4,5 до 75 В
* Регулируемый предел тока с использованием Rps ((oN) или aCurrent Sense Resistor
* Программируемая частота переключения до 1 МГц
* Не требуется компенсация за петлю
* Сверхбыстрая временная реакция
* Почти постоянная частота работы при изменении линии и нагрузки
* Регулируемое выходное напряжение от 1,25 В
* Точность +2% Отзывная ссылка
* Способен выполнять 100% работы в рабочем цикле
* Внутренний таймер мягкого запуска
* Интегрированный регулятор высокого напряжения
* Тепловое отключение
* Пакет:
- HVSSOP-8
- VSSOP-8
- WSON-8
Применение LM5085SDE/NOPB
• Автомобильные информационные развлечения
• Зарядные устройства для батарей/суперконденсаторов
• Драйверы светодиодных ламп
