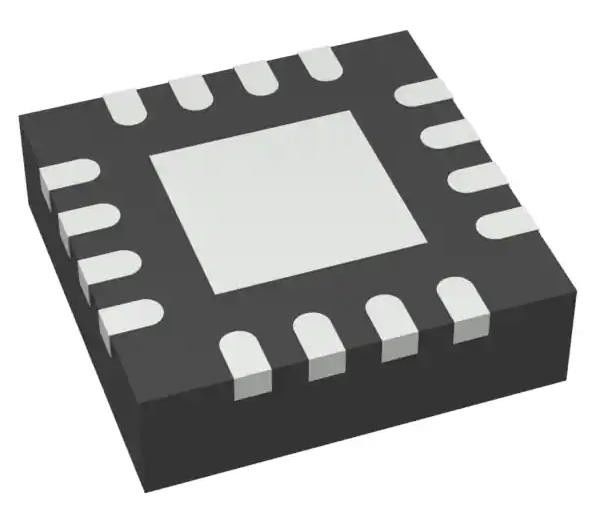

DAC80508MRTET 16-битный цифровой аналоговый преобразователь 8 16-WQFN (3x3)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DAC80508MRTET |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество битов: | 16 | Количество конвертеров D/A: | 8 |
|---|---|---|---|
| Устанавливая время: | 5µs (тип) | Напряжение тока - поставка, аналог: | 2.7V ~ 5.5V |
| Напряжение тока - поставка, цифров: | 1.7V ~ 5.5V | INL/DNL (LSB): | ±0.5, ±0.5 |
Характер продукции
DAC80508MRTET 16-битный цифровой аналоговый преобразователь 8 16-WQFN (3x3)
Спецификации DAC80508MRTET
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Приобретение данных | |
| Дигитально-аналоговые преобразователи (DAC) | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Количество бит | 16 |
| Количество конвертеров D/A | 8 |
| Время урегулирования | 5μs (тип) |
| Тип выхода | Напряжение - буферизированное |
| Дифференциальный выход | Нет, нет. |
| Интерфейс данных | ППИ |
| Тип ссылки | Внешний, внутренний |
| Напряжение - питание, аналоговое | 2.7V ~ 5.5V |
| Напряжение - питание, цифровое | 1.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.5, ±0.5 |
| Архитектура | R-2R |
| Операционная температура | -40°C ~ 125°C |
| Пакет / чемодан | 16-WFQFN Обнаженная подставка |
| Пакет изделий поставщика | 16-WQFN (3x3) |
| Тип установки | Поверхностный монтаж |
| Номер базовой продукции | DAC80508 |
Особенности DAC80508MRTET
• Производительность
¢ INL: ±1 LSB Максимальное разрешение при 16-битном разрешении
ТУ: ±0,1% от максимальной FSR
• Интегрированная 2,5 В точная внутренняя ссылка
️ Первоначальная точность: ±5 мВ максимум
Низкий дрейф: 2 ppm/°C Типичный DAC80508
• Высокая мощность привода: 20 мА при 0,5 В от питательных рельсов
• Гибкая конфигурация выпуска
Выбираемая пользователем прибыль: 2, 1 или 1⁄2
Сбросить на нулевую или среднюю шкалу
Функция выхода: DACx0508C
• Широкий диапазон работы
Подача питания: от 2,7 до 5,5 В
Тепловой диапазон: от 40 до 125 градусов.
• 50 МГц SPI совместимый серийный интерфейс
¥ 1,7 V до 5,5 V работа
Операция "Дейзи-кейн"
Проверка ошибок CRC
• Низкая мощность: 0,6 мА/канал при 5,5 В
• Малые пакеты:
️ 3 мм × 3 мм, 16-контактный WQFN
️ 2,4 мм х 2,4 мм, 16-контактный DSBGA
Применение DAC80508MRTET
• Оптические сети
• Беспроводная инфраструктура
• Промышленная автоматизация
• Системы сбора данных
