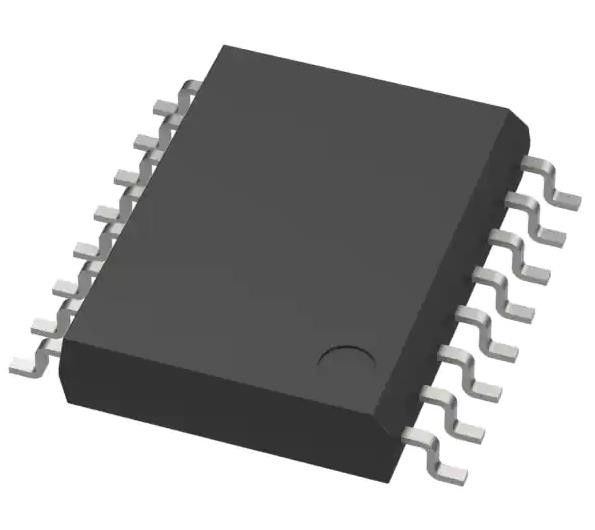

SI8660BD-B-IS Цифровой изолятор общего назначения 5000Vrms 6 канал 150Mbps 35kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SI8660BD-B-IS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 6 | Входные сигналы - сторона 1/Side 2: | 6/0 |
|---|---|---|---|
| Напряжение тока - изоляция: | 5000Vrms | Невосприимчивость единого режима переходная (минута): | 35kV/µs |
| Коэффициент данных: | 150Mbps | TpLH задержки распространения/tpHL (Макс): | 13ns, 13ns |
Характер продукции
SI8660BD-B-IS Цифровой изолятор общего назначения 5000Vrms 6 канал 150Mbps 35kV/μs
Спецификации SI8660BD-B-IS
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Skyworks Solutions Inc. |
| Серия | - |
| Пакет | Трубка |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 6 |
| Входы - Страна 1/Страна 2 | 6/0 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 5000 Врм |
| Временный иммунитет общего режима (мин) | 35 кВ/μs |
| Коэффициент данных | 150 Мбит/с |
| Задержка распространения tpLH / tpHL (макс.) | 13н, 13н |
| Извращение ширины импульса (макс.) | 4.5 нс |
| Время подъема / падения (тип) | 2.5 нс, 2.5 нс |
| Напряжение - питание | 2.5V ~ 5.5V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | SI8660 |
Особенности SI8660BD-B-IS
• Работа на высокой скорости
• постоянный ток до 150 Мбит/с
• Не требуется инициализация запуска
• Широкое рабочее напряжение питания
• 2,5−5,5 В
• Изоляция до 5000 VRMS
• 60-летний срок службы при номинальном рабочем напряжении
• Высокая электромагнитная устойчивость
• Ультра низкая мощность (типичная)
• Работа 5 В
• 1,6 мА на канал при скорости 1 Мбит/с
• 5,5 мА на канал при скорости 100 Мбит/с
• 2,5-вольтовая работа
• 1,5 мА на канал при скорости 1 Мбит/с
• 3,5 мА на канал при 100 Мбит/с
• Входные сигналы от запуска Schmitt
• Избираемый режим безопасности
• Высокая или низкая производительность по умолчанию (возможность заказа)
• Точное время (обычно)
• 10 нс задержка распространения
• 1,5 нс искажения ширины импульса
• 0, 5 н.с.
• Склонность задержки распространения 2 нс
• минимальная ширина импульса 5 нс
• Временный иммунитет 50 кВ/μs
• квалификация AEC-Q100
• Широкий диапазон температур
• от 40 до 125 °C
• Опаковки, соответствующие требованиям RoHS
• Широкий корпус SOIC-16
• узкое тело SOIC-16
• QSOP-16
• ОПН автомобильного класса
• Поддержка документации PPAP в соответствии с AIAG
• Поддержка IMDS и CAMDS
Применение SI8660BD-B-IS
• Системы промышленной автоматизации
• Медицинская электроника
• Изолированные переключатели
• Изолированный ADC, DAC
• Управление двигателями
• Инверторы мощности
• Системы связи
