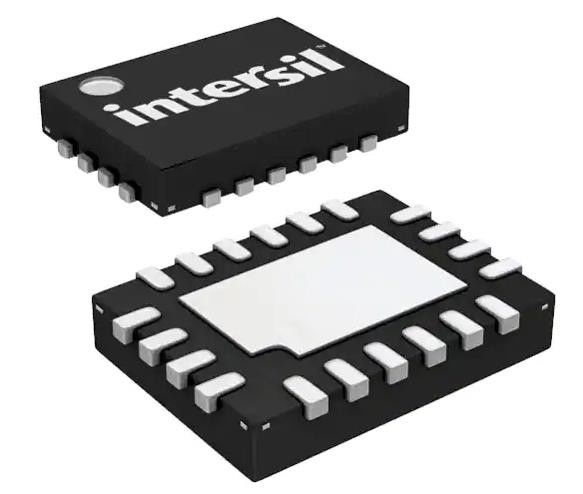

ISL97671AIRZ-TK LED Driver IC 6 Выходный регулятор Step-Up PWM Dimming 50mA
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISL97671AIRZ-TK |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 6 | Напряжение - питание (мин): | 4.5В |
|---|---|---|---|
| Напряжение - питание (макс.): | 26.5В | Напряжение - выход: | 45 В |
| Ток - выход / канал: | 50 мА | Частота: | 600 кГц, 1,14 МГц |
| Операционная температура: | -40 °C ~ 85 °C (TA) | Заявления: | Подсветка |
Характер продукции
ISL97671AIRZ-TK LED Driver IC 6 Выходный регулятор Step-Up PWM Dimming 50mA
Спецификации ISL97671AIRZ-TK
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Драйверы светодиодных ламп | |
| Мфр | Renesas Electronics America Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Тип | Регулятор постоянного тока |
| Топология | Подъем (повышение) |
| Внутренние переключатели | - Да, конечно. |
| Количество выходов | 6 |
| Напряжение - питание (мин) | 4.5В |
| Напряжение - питание (макс.) | 26.5В |
| Напряжение - выход | 45 В |
| Ток - выход / канал | 50 мА |
| Частота | 600 кГц, 1,14 МГц |
| Облегчение | PWM |
| Заявления | Подсветка |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-VFQFN Открытая подставка |
| Пакет изделий поставщика | 20-QFN (3x4) |
| Номер базовой продукции | ISL97671 |
ОсобенностиISL97671AIRZ-TK
• 6 x 50mA каналов
• Вход 4,5-26,5 В с максимальным выходом 45 В
• от 3 Вт (см. рисунок 38 на странице 26) до 21 Вт при максимальной мощности 26,5 Вт
• Приглушение PWM с управлением фазовым сдвигом
• SMBus/I2C управляемый PWM или DC dimming
• Прямое затемнение PWM
• Линейность приглушения PWM
- ПВМ затемнение с регулируемой частотой затемнения и линейным рабочим циклом от 0,4% до 100% < 30 кГц
- Прямая PWM затемнение рабочий цикл линейный от 0,007% до 100% при 200Hz
• Совпадение тока ± 0,7%
• 600 кГц/1,2 МГц выбираемая частота переключения
• Динамическое управление пространством головы
• Защита от неисправностей
- защиту от открытых/коротких схем, OVP, OTP и опциональную защиту от сбоев коротких схем
• 20 Ld 4mmx3mm QFN упаковки
ВведениеISL97671AIRZ-TK
• Дисплеи для планшетов и ноутбуков с светодиодным подсветкой
• светодиодное освещение LCD-монитора
• Полевое последовательное светодиодное освещение RGB
