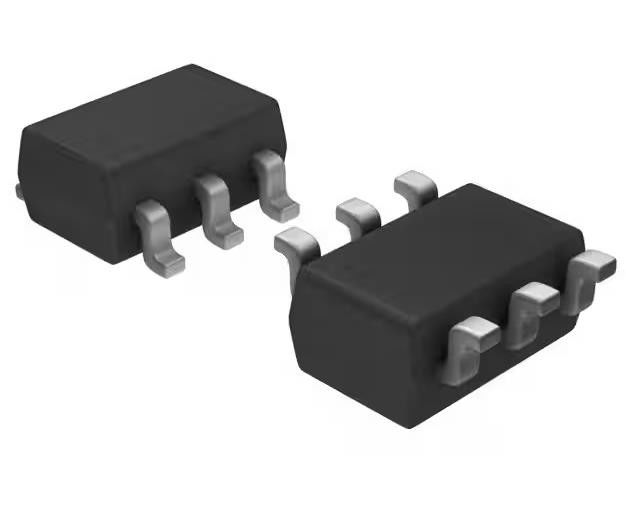

TPS22917DBVR Выключатель питания/Драйвер 1:1 P-канал 2A SOT-23-6 1V ~ 5.5V
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ТПС22917ДБВР |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Соотношение - Вход:Выход: | 0,042361111 |
|---|---|---|---|
| Конфигурация вывода: | Высокая сторона | напряжение - нагрузка: | 0V | 5.5V |
| Напряжение - питание (Vcc/Vdd): | 1В ~ 5,5В | Текущий объем производства (Макс): | 2А |
| Rds на (тип): | 80мОм | Операционная температура: | -40°C ~ 125°C |
| Высокий свет: | 1V 5,5V переключатель питания/управляющий,TPS22917DBVR переключатель питания/управляющий |
||
Характер продукции
TPS22917DBVR Выключатель питания/Драйвер 1:1 P-канал 2A SOT-23-6 1V ~ 5.5V
Спецификации TPS22917DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип переключателя | Общая цель |
| Количество выходов | 1 |
| Соотношение - Вход:Выход | 0.042361111 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | П-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 0V ~ 5,5V |
| Напряжение - питание (Vcc/Vdd) | 1V ~ 5,5V |
| Ток - выход (макс.) | 2А |
| Rds включен (тип) | 80 мОм |
| Тип ввода | Неинвертирующие |
| Особенности | Выпуск нагрузки, скорость наклона контролируется |
| Защита от ошибок | Обратный ток |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-6 |
| Пакет / чемодан | SOT-23-6 |
| Номер базовой продукции | TPS22917 |
ОсобенностиTPS22917DBVR
• Диапазон входного рабочего напряжения (VIN): от 1 до 5,5 В
• Максимальный непрерывный ток (IMAX): 2 A
• Резистентность при включении (RON):
5 VIN = 80 mΩ (типичный)
¥ 1,8 VIN = 120 мΩ (типичный)
1 VIN = 220 mΩ (типичный)
• Сверхнизкое потребление энергии:
️ состояние включения (IQ): 0,5 μA (типичное)
Состояние отключения (ISD): 10 nA (типичное)
• Умный подъем штифта (RPD):
ОН ≥ ВИЧ (ИОН): 10 нА (максимум)
В случае, если вы не сможете получить разрешение на использование этого оборудования, вы можете отказаться от него.
• Регулируемые ограничения на включение вспышного тока (тонны):
5 V TON = 100 μs при 72 mV/μs (CT = открыто)
5 V TON = 4000 μs при 2,3 mV/μs (CT = 1000 pF)
• Регулируемое время выхода и падения:
️ Необязательное сопротивление QOD ≥ 150 Ω (внутреннее)
• Всегда включенная истинная блокировка обратного тока (RCB):
Активационный ток (IRCB): 500 мА (типичный)
Пропускная способность (IIN,RCB): 1 μA (максимум)
ПрименениеTPS22917DBVR
• Промышленные системы
• Сборка сверху
• Глюкометры
• Электронная точка продажи
