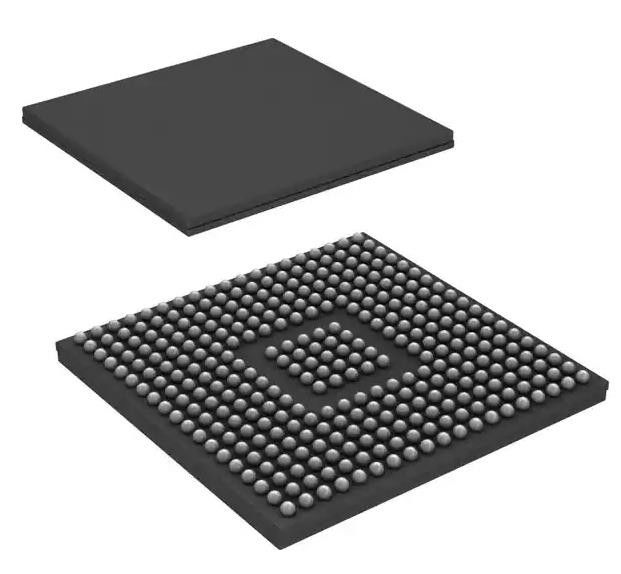

TMS320F28377DZWTQ C28x Автомобильный микроконтроллер функциональной безопасности IC 32-битный
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TMS320F28377DZWTQ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Основной процессор: | C28x | Размер ядра: | трицатидвухразрядное Двойн-ядр |
|---|---|---|---|
| Скорость: | 200 МГц | Подключение: | CANbus, EBI/EMI, ² c I, McBSP, SCI, SPI, вверх по, UART/USART, USB |
| Количество вводов/выводов: | 169 | Размер памяти: | 1MB (512K x 16) |
| Размер оперативной памяти: | 102K x 16 | Напряжение - питание (Vcc/Vdd): | 1.14V | 3.47V |
| Высокий свет: | трицатидвухразрядный микроконтроллер IC,Автомобильный микроконтроллер функциональной безопасности,TMS320F28377DZWTQ |
||
Характер продукции
TMS320F28377DZWTQ C28x Автомобильный микроконтроллер функциональной безопасности IC 32-битный
Спецификации TMS320F28377DZWTQ
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| Микроконтроллеры | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100, C2000TM C28x DelfinoTM, Функциональная безопасность (FuSa) |
| Пакет | Поднос |
| Основной процессор | C28x |
| Размер ядра | 32-битный двойной ядрок |
| Скорость | 200 МГц |
| Подключение | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество вводов/выводов | 169 |
| Размер памяти | 1MB (512K x 16) |
| Тип памяти программы | ФЛАСШ |
| Размер EEPROM | - |
| Размер оперативной памяти | 102K x 16 |
| Напряжение - питание (Vcc/Vdd) | 1.14V ~ 3.47V |
| Преобразователи данных | A/D 24x12b, 12x16b; D/A 3x12b |
| Тип осциллятора | Внутренние |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 337-LFBGA |
| Пакет изделий поставщика | 337-NFBGA (16х16) |
| Номер базовой продукции | TMS320 |
ОсобенностиTMS320F28377DZWTQ
• Двухъядерная архитектура
2 32-разрядных процессора TMS320C28x
200 МГц
IEEE 754 одноточное устройство плавающей точки (FPU)
️ Тригонометрическая математическая единица (TMU)
∆ Viterbi/Сложный математический блок (VCU-II)
• Два программируемых ускорителя закона контроля (CLA)
200 МГц
Инструкции IEEE 754 с плавающей запятой с одной точностью
Использует код независимо от основного процессора
• Память на чипе
512 КБ (256 КВт) или 1 МБ (512 КВт) вспышки (защищенная ECC)
172 КБ (86 КВт) или 204 КБ (102 КВт) оперативной памяти (защищенная ECC или защищенная паритетом)
¢ Безопасность в двух зонах, поддерживающая развитие третьих сторон
Уникальный идентификационный номер
• Часы и управление системой
2 внутренних 10-МГц осцилляторов с нулевым прицелом
Оциллятор кристаллический на чипе
Модуль таймера для сторожевых собак
• 1,2-вольтное ядро, 3,3-вольтное устройство ввода/вывода
• периферийные устройства системы
2 интерфейса внешней памяти с поддержкой ASRAM и SDRAM
Двухканальные контроллеры прямого доступа к памяти (DMA)
До 169 индивидуально программируемых, многофункциональных генеральных входных/выходных (GPIO) пин с фильтрацией входа
Расширенный периферийный регулятор прерывания (ePIE)
Поддержка многократного режима низкой мощности (LPM) с внешним пробуждением
• периферийные средства связи
USB 2.0 (MAC + PHY)
Поддержка интерфейса Universal Parallel Port (uPP), совместимого с 12-контактным интерфейсом 3.3 V
3 высокоскоростных (до 50 МГц) портов SPI
2 многоканальных буферизированных серийных портах (McBSP)
4 интерфейса серийных коммуникаций (SCI/UART)
2 интерфейса I2C (с возможностью загрузки с помощью кнопки)
Применение TMS320F28377DZWTQ
• Радар средней/краткой дальности
• Управление двигателем инвертора тяги
• Управление HVAC большими коммерческими двигателями
• Автоматическое сортировочное оборудование
• Управление с помощью ЧПУ
• станции зарядки переменного тока
• Станция для зарядки постоянного тока
• Модуль питания зарядных станций для электромобилей
• Система преобразования энергии для хранения энергии (PCS)
• Центральный инвертор
• Оптимизатор солнечной энергии
• Инвертор на струнах
• Инвертор и управление двигателем
• Встроенное (OBC) и беспроводное зарядное устройство
• Управляющий линейным сегментом двигателя
• Модуль управления сервоприводом
• Двигатель BLDC с вводом переменного тока
• Двигатель BLDC с постоянным входом
• Промышленный переменный ток
• Трёхфазный БАД
