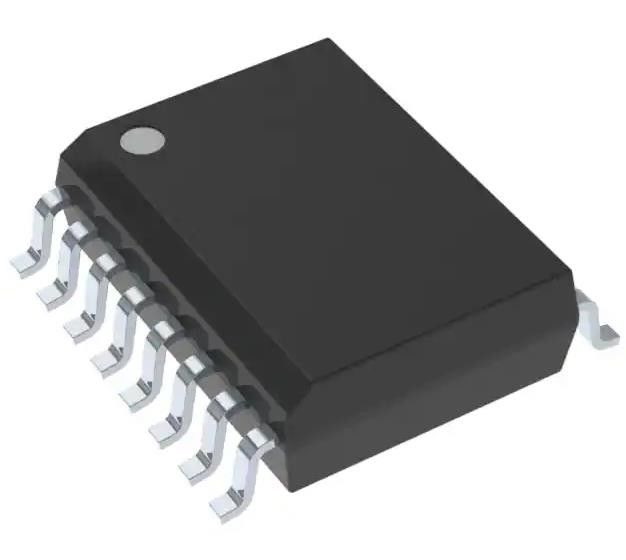

ISO7240CFDW Цифровой изолятор общего назначения 2500Vrms 4 канал 25Mbps 25kV/μs CMTI
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISO7240CFDW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 4 | Входные сигналы - сторона 1/Side 2: | 4/0 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 2500Vrms |
| Невосприимчивость единого режима переходная (минута): | 25kV/µs | Коэффициент данных: | 25Mbps |
| TpLH задержки распространения/tpHL (Макс): | 42ns, 42ns | Искажение ширины ИМПа ульс (Макс): | 2.5ns |
| Высокий свет: | Цифровой изолятор 4 канала общего назначения,Цифровой изолятор IC общего назначения 25 Мбит/с,ISO7240CFDW Цифровой изолятор IC |
||
Характер продукции
ISO7240CFDW Цифровой изолятор общего назначения 2500Vrms 4 канал 25Mbps 25kV/μs CMTI
Спецификации ISO7240CFDW
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Трубка |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 4 |
| Входы - Страна 1/Страна 2 | 4/0 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 2500 Врм |
| Временный иммунитет общего режима (мин) | 25 кВ/μs |
| Коэффициент данных | 25 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 42н, 42н |
| Извращение ширины импульса (макс.) | 2.5 нс |
| Время подъема / падения (тип) | 2н, 2н |
| Напряжение - питание | 3.15V ~ 5.5V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | ISO7240 |
ОсобенностиISO7240CFDW
• 25 и 150 Мбит / с опции скорости сигнализации
Низкое искажение ширины импульса (PWD); максимум 2 нс.
Низкое содержание джиттера; 1 нс Тип при 150 Мбит / с
• Выбор выхода по умолчанию (ISO7240CF)
• > 25-летний срок службы при номинальном рабочем напряжении (см. Прогноз продолжительности жизни цифровых изоляторов и изоляционных конденсаторов семейства ISO72x при высоком напряжении)
• Защита от ЭСД 4 кВ
• Работает с питанием 3,3 или 5 В
• Высокий электромагнитный иммунитет (см. Имунитет магнитного поля цифрового изолятора ISO72x)
• диапазон температуры работы от ¥40°C до +125°C
• Сертификации, связанные с безопасностью:
¢ VDE 4000 VPK Базовая изоляция по DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
Изоляция в течение 1 минуты на UL 1577
Уведомление о принятии компонента CSA #5A и стандарт IEC 60950-1 для конечного оборудования
