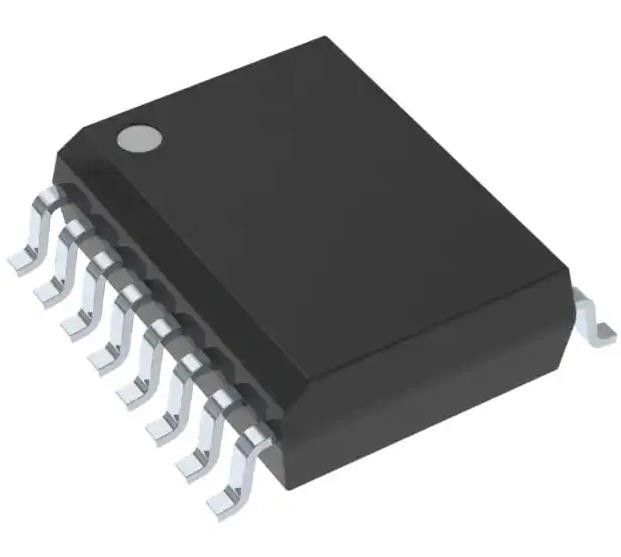

ISO7340CQDWRQ1 Цифровой изолятор общего назначения 3000Vrms 4 канал 25Mbps 25kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISO7340CQDWRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 4 | Входные сигналы - сторона 1/Side 2: | 4/0 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 3000Vrms |
| Невосприимчивость единого режима переходная (минута): | 25kV/µs | Коэффициент данных: | 25Mbps |
| TpLH задержки распространения/tpHL (Макс): | 58ns, 58ns | Искажение ширины ИМПа ульс (Макс): | 4НС |
| Высокий свет: | Цифровой изолятор 4 канала общего назначения,ISO7340CQDWRQ1,Цифровой изолятор общего назначения 3000 Vrms |
||
Характер продукции
ISO7340CQDWRQ1 Цифровой изолятор общего назначения 3000Vrms 4 канал 25Mbps 25kV/μs
Спецификации ISO7340CQDWRQ1
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 4 |
| Входы - Страна 1/Страна 2 | 4/0 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 3000 Vrms |
| Временный иммунитет общего режима (мин) | 25 кВ/μs |
| Коэффициент данных | 25 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 58н, 58н |
| Извращение ширины импульса (макс.) | 4 нс |
| Время подъема / падения (тип) | 2.1нс, 1.7нс |
| Напряжение - питание | 3V ~ 5,5V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | ISO 7340 |
ОсобенностиISO7340CQDWRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами:
Устройство с температурой класса 1: диапазон температуры окружающей среды от 40 до 125 °C
Устройство классификации HBM уровня 3A
Уровень классификации CDM устройства C6
• Скорость передачи сигналов: 25 Мбит/с
• Интегрированный фильтр шума на входах
• По умолчанию Выход высокий и низкий варианты
• Низкое энергопотребление, типичный ICC на канал в 1 Мбит / с:
ISO7340-Q1: 0,9 мА (5-В питания),00,7 мА (3,3-В)
ISO7341-Q1: 1,2 мА (5-В питания),00,9 мА (3,3-В)
ISO7342-Q1: 1,3 мА (5-В питания),00,9 мА (3,3-В)
• Низкая задержка распространения: 31 нс.
• Перевод на уровне 3,3-V и 5-V
• 70-КВ/μs Временный иммунитет, типичный (5-В)
• Сильная электромагнитная совместимость (ЭМК)
️ ЭСД, EFT и иммунитет к перебоям на уровне системы
Низкие выбросы
• Работает с 3,3 и 5 В
• Широкофункциональный пакет SOIC-16
• Сертификации, связанные с безопасностью:
4242-VPK Базовая изоляция по DIN V VDE V0884-10 и DIN EN 61010-1
Изоляция 3-KVRMS в течение 1 минуты по UL 1577
Уведомление о принятии компонента CSA 5A, стандарты конечного оборудования IEC60950-1 и IEC 61010-1
️ GB4943.1-2011 CQC Сертификат
Применение ISO7340CQDWRQ1
• Замена оптокоплера в:
Промышленный полевой автобус
Профибус
¢ Modbus
Устройства для передачи данных
√ Интерфейс сервоуправления
Управление двигателями
️ Электрические источники питания
¢ Батарейные пакеты
