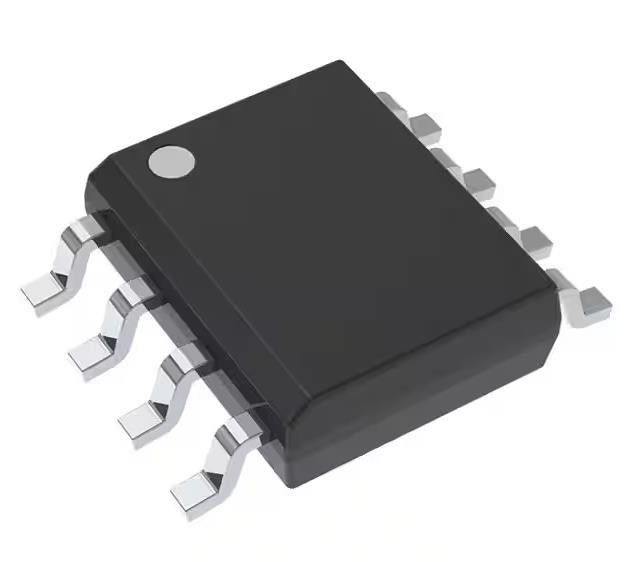

INA240A1QDRQ1 Усилитель токового восприятия 1 схема 8-SOIC 400 кГц
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | INA240A1QDRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество схем: | 1 | Скорость нарастания: | 2V/µs |
|---|---|---|---|
| -3дБ пропускная способность: | 400 кГц | Настоящий - смещение входного сигнала: | µA 90 |
| Напряжение тока - смещение входного сигнала: | µV 5 | Текущее - поставка: | 1.8mA |
| Напряжение тока - пядь поставки (минута): | 2,7 v | Напряжение тока - пядь поставки (Макс): | 5,5 v |
| Высокий свет: | 1 Усилитель токообразования,Усилитель токочувствительности INA240A1QDRQ1,Усилитель токообразования 8-SOIC |
||
Характер продукции
INA240A1QDRQ1 Усилитель токового восприятия 1 схема 8-SOIC 400 кГц
Спецификации INA240A1QDRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Линейный | |
| Усилители | |
| Инструментация, ОП-амперы, буферные амперы | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип усилителя | Современное значение |
| Количество схем | 1 |
| Тип выхода | - |
| Уровень гибели | 2В/μs |
| -3 дБ пропускной способности | 400 кГц |
| Текущее - Входное уклонение | 90 μA |
| Напряжение - входный отвод | 5 мкВ |
| Текущее - поставка | 10,8 мА |
| Напряжение - протяженность питания (мин) | 2.7 В |
| Напряжение - протяженность питания (макс.) | 5.5 В |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | INA240 |
ОсобенностиINA240A1QDRQ1
• AEC-Q100 Квалифицирован для автомобильных применений
Степень температуры 1: диапазон температуры окружающей среды от 40°C до +125°C
Степень температуры 0: диапазон температуры окружающей среды от 40°C до +150°C
Уровень классификации HBM ESD H2
Уровень классификации CDM ESD C5
• Функциональная безопасность
Документация, которая может помочь в разработке системы функциональной безопасности
• Улучшенный отказ от PWM
• Отличный CMRR:
¢ 132-dB DC CMRR
93-деб AC CMRR при 50 кГц
• Широкий диапазон общего режима: от 4 до 80 В
• Точность:
Ошибка увеличения: 0,20% (максимум) при 2,5 ppm/°C (максимальный дрейф)
Оффсетное напряжение: ±25 мкв (максимум) при 250 нв/°С (максимальный дрейф)
• Доступная прибыль:
¢ INA240A1-Q1: 20 В/В
¢ INA240A2-Q1: 50 В/В
¢ INA240A3-Q1: 100 В/В
¢ INA240A4-Q1: 200 В/В
ВведениеINA240A1QDRQ1
• Электронное силовое управление рулем
• Стабильность и контроль тяги
• Управление двигателем и приводом
• Контроль соленоида и клапана
