MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Микроконтроллер IC 16-битный 25МГц ФЛАСШ
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MSP430F5172IRSBR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Размер ядра: | 16-битный | Скорость: | 25 МГц |
|---|---|---|---|
| Подключение: | ² c I, IrDA, SCI, SPI, UART/USART | Периферийные устройства: | Установка/перезагрузка, DMA, POR, PWM, WDT |
| Количество вводов/выводов: | 31 | Размер памяти: | 32KB (32K x 8) |
| Размер оперативной памяти: | 2K x 8 | ||
| Высокий свет: | 16-битный микроконтроллер,IC микроконтроллера MSP430F5172IRSBR,MSP430F5172IRSBR |
||
Характер продукции
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Микроконтроллер IC 16-битный 25МГц ФЛАСШ
Спецификации MSP430F5172IRSBR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| Микроконтроллеры | |
| Мфр | Техасские инструменты |
| Серия | MSP430F5xx |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Digi-Reel® | |
| Основной процессор | MSP430 CPUXV2 |
| Размер ядра | 16-битный |
| Скорость | 25 МГц |
| Подключение | I2C, IrDA, SCI, SPI, UART/USART |
| Периферийные устройства | Установка/перезагрузка, DMA, POR, PWM, WDT |
| Количество вводов/выводов | 31 |
| Размер памяти | 32KB (32K x 8) |
| Тип памяти программы | ФЛАСШ |
| Размер EEPROM | - |
| Размер оперативной памяти | 2K x 8 |
| Напряжение - питание (Vcc/Vdd) | 1.8V ~ 3.6V |
| Преобразователи данных | A/D 11x10b |
| Тип осциллятора | Внутренние |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |

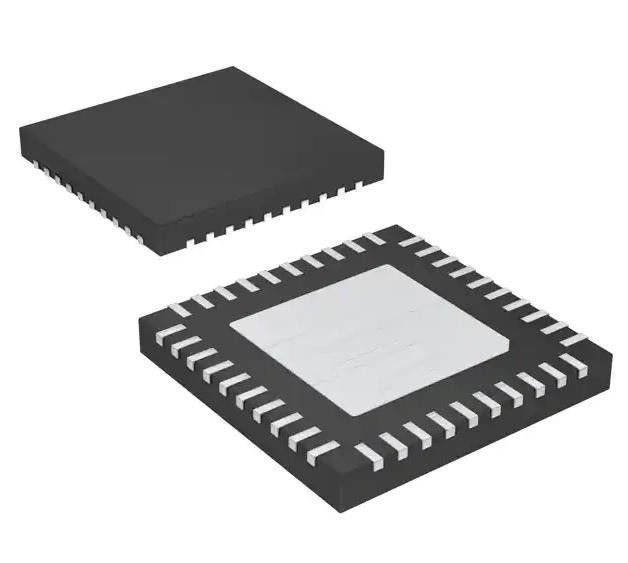

| Пакет / чемодан | 40-WFQFN Обнаженная подставка |
| Пакет изделий поставщика | 40-WQFN (5x5) |
| Номер базовой продукции | MSP430F5172 |
ОсобенностиMSP430F5172IRSBR
• Низкий диапазон напряжения питания: 3,6 В до 1,8 В
• Слишком низкое энергопотребление
Активный режим (AM): 180 μA/MHz
Мод ожидания (мод LPM3 WDT, 3 V): 1,1 μA
️ режим выключения (LPM4 RAM Retention, 3 V): 0,9 μA
Режим отключения (LPM4).5, 3 В): 0,25 μA
• Пробуждение из режима ожидания менее чем за 5 мкм
• 16-битная архитектура RISC, расширенная память, время цикла инструкции 40 ns
• Гибкая система управления энергопотреблением
Полностью интегрированный LDO с программируемым регулируемым напряжением питания
Контроль, мониторинг и отключение напряжения питания
• Единая система часов
√ Круглая петля управления FLL для стабилизации частоты
️ Маломощный низкочастотный внутренний часовой источник (VLO)
️ Низкочастотный внутренний источник ссылки (REFO)
Кристаллы 32 кГц (XT1)
Кристаллы высокой частоты до 25 МГц (XT1)
• Аппаратный мультипликатор поддерживает 32-битные операции
• 3-канальная DMA
• До двенадцати 5-В толерантных цифровых I/O с мощностью до 20 мА
• 16-битный таймер TD0 с тремя регистрами захвата/сравнения и поддержкой режима высокого разрешения (1) Полная функциональность в 40-контактных вариантах пакета QFNсм. описания сигналов.
• 16-битный таймер TD1 с тремя регистрами захвата/сравнения и поддержкой режима высокого разрешения
• 16-битный таймер TA0 с тремя регистрами захвата/сравнения
• Универсальные интерфейсы серийной связи (USCIs) (1)
USCI_A0 поддерживает:
Улучшенная UART поддерживает автоматическое обнаружение BaudRate
ИРДА кодер и декодер
¢ Синхронный ППИ
USCI_B0 Поддерживает:
️ I2C
¢ Синхронный ППИ
• 10-битный 200-кпс аналого-цифровой конвертер (ADC)
Внутренняя ссылка
¢ Пробовать и хранить
Функция автоматического сканирования
До 8 внешних каналов и 2 внутренних, включая датчик температуры (1)
• До 16-канального компаратора на чипе, включая режим сверхнизкой мощности ((1)
• Серийное бортовое программирование, без необходимости внешнего программного напряжения
• Сравнение устройств позволяет составить краткий список доступных членов семьи
• Доступно в 40-контактных QFN (RSB), 38-контактных TSSOP (DA) и 40-контактных BGA (YFF)
ВведениеMSP430F5172IRSBR
• Аналоговые и цифровые сенсорные системы
• Светодиодный свет
• Цифровые источники питания
• Управление двигателями
• Дистанционное управление
• Термостаты
