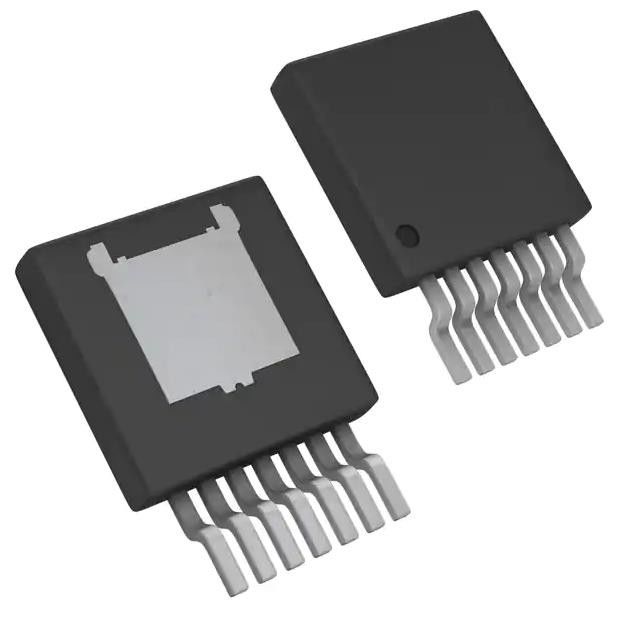

LM22678TJE-ADJ/NOPB коммутаторный регулятор IC положительно регулируемый 1.285V 1 выход 5A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM22678TJE-ADJ/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Регулируемый | Количество выходов: | 1 |
|---|---|---|---|
| Напряжение - вход (мин): | 4.5V | Напряжение - вход (макс.): | 42В |
| Напряжение - выход (мин/фиксированное): | 1.285V | Напряжение - выход (макс.): | 37V |
| Ток - выход: | 5А | Частота - переключение: | 500 кГц |
| Высокий свет: | 1.285V LM22678TJE-ADJ/NOPB коммутаторный регулятор IC,5A LM22678TJE-ADJ/NOPB коммутаторный регулятор IC,Регулируемый LM22678TJE-ADJ/NOPB коммутаторный регулятор IC |
||
Характер продукции
LM22678TJE-ADJ/NOPB коммутаторный регулятор IC положительно регулируемый 1.285V 1 выход 5A
Спецификации LM22678TJE-ADJ/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | SIMPLE SWITCHER® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 4.5В |
| Напряжение - вход (макс.) | 42В |
| Напряжение - выход (мин/фиксированное) | 1.285В |
| Напряжение - выход (макс.) | 37 В |
| Ток - выход | 5А |
| Частота - переключение | 500 кГц |
| Синхронный выпрямитель | Нет, нет. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-263-7 тонкий |
| Пакет изделий поставщика | TO-263-7 тонкий |
| Номер базовой продукции | LM22678 |
ОсобенностиLM22678TJE-ADJ/NOPB
• Новый продукт доступен: LM61460 3-V до 36-V, 6-A низкий EMI синхронный преобразователь
• Широкий диапазон входного напряжения: от 4,5 до 42 В
• Контроль режима напряжения с внутренней компенсацией
• Стабильность с керамическими конденсаторами с низким уровнем ESR
• 100-мΩ N-канальный MOSFET
• Выходное напряжение:
-ADJ (выходы до 1,285 В)
-5,0 (выход фиксирован на 5 В)
• ±1,5% точность отсчета обратной связи
• частота переключения 500 кГц
• диапазон температуры с 40°C до 125°C
• Точный подключенный шприц
• Встроенный диод
• Интегрированный мягкий старт
• полностью включен WEBENCH®
• LM22678-Q1 - это продукт автомобильного класса, который имеет квалификацию AEC-Q100 класса 1 (температура рабочего стыка от 40°C до +125°C)
• Пакет PFM (обнаженной подложки)
ВведениеLM22678TJE-ADJ/NOPB
• Промышленные распределенные энергетические приложения
• Испытания и измерения
• Приборы
• Всеобщие приложения VIN
