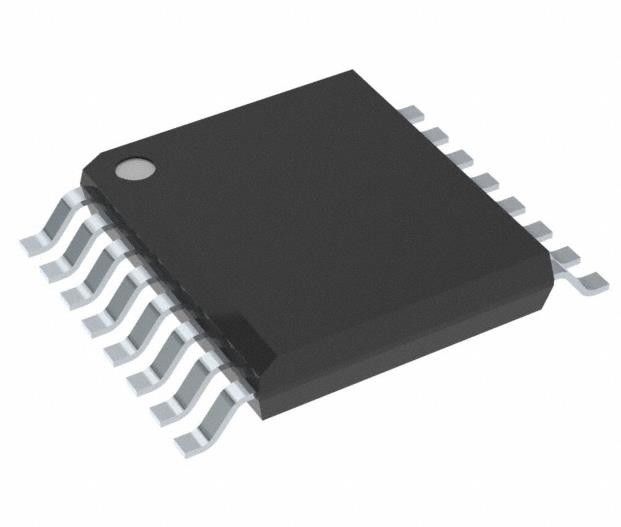

ISO7741FQDBQRQ1 Цифровой изолятор общего назначения 2500Vrms 4 канал 100Mbps 85kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISO7741FQDBQRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 4 | Входные сигналы - сторона 1/Side 2: | 3/1 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 2500Vrms |
| Невосприимчивость единого режима переходная (минута): | 85 кВ/μs | Коэффициент данных: | 100Mbps |
| TpLH задержки распространения/tpHL (Макс): | 16нс, 16нс | Искажение ширины ИМПа ульс (Макс): | 4.9ns |
| Высокий свет: | Цифровой изолятор 100 Мбит / с,Цифровой изолятор 4 канала,Цифровой изолятор для целей 2500 Vrms |
||
Характер продукции
ISO7741FQDBQRQ1 Цифровой изолятор общего назначения 2500Vrms 4 канал 100Mbps 85kV/μs
Спецификации ISO7741FQDBQRQ1
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 4 |
| Входы - Страна 1/Страна 2 | "Слушайте, как я говорю!" 15/3 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 2500 Врм |
| Временный иммунитет общего режима (мин) | 85 кВ/μs |
| Коэффициент данных | 100 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 16н, 16н |
| Извращение ширины импульса (макс.) | 4.9ns |
| Время подъема / падения (тип) | 20,4 нс, 2,4 нс |
| Напряжение - питание | 2.25V ~ 5.5V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SSOP (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 16-SSOP |
| Номер базовой продукции | ISO 7741 |
ОсобенностиISO7741FQDBQRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 с следующими результатами:
Температура устройства Степень 1: температура окружающей среды от 40 до 125 °C
• Функциональная безопасность
Документация, которая может помочь в разработке системы функциональной безопасности: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• скорость передачи данных 100 Мбит/с
• Прочный изоляционный барьер:
Прогнозируемая продолжительность службы > 100 лет при рабочем напряжении 1500 VRMS
До 5700 ВРМС
️ Возможность перенапряжения до 12,8 кВ
️ ± 100 кВ/μs типичный CMTI
• Широкий диапазон питания: от 2,25 до 5,5 В
• переход от 2,25-V до 5,5-V
• Выход по умолчанию высокий (ISO774x) и низкий (ISO774xF)
• Низкое энергопотребление, обычно 1,5 мА на канал при скорости 1 Мбит/с
• Низкая задержка распространения: 10,7 нс типично (5-В)
• Сильная электромагнитная совместимость (ЭМК)
¢ ESD, EFT и иммунитет к скачкам на уровне системы
Защита от контактных разрядов через изоляционный барьер по стандарту IEC 61000-4-2 ±8 кВ
Низкие выбросы
• опции пакетов для дополнительно широких SOIC (DWW-16), широких SOIC (DW-16) и QSOP (DBQ-16)
• Сертификации в области безопасности:
¢ DIN VDE V 0884-11:2017-01
Программа распознавания компонентов UL 1577
¢ Сертификаты CSA, CQC и TUV
ВведениеISO7741FQDBQRQ1
• Гибридная, электрическая и силовая система (EV/HEV)
Система управления аккумуляторами (BMS)
Встроенное зарядное устройство
Инвертор тяги
Конвертер постоянного тока
Инвертор и двигатель управления
