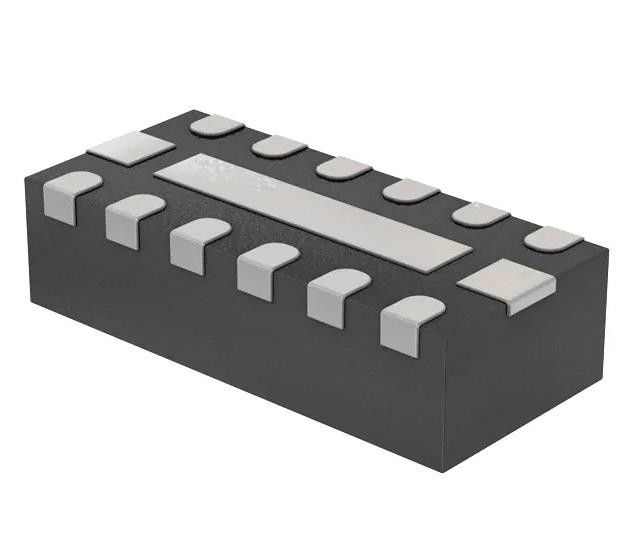

TPD6F002QDSVRQ1 RC (Pi) EMI фильтр 2-го порядка низкого пропуска 6-го канала C = 17pF
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPD6F002QDSVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 6 | Центральная частота / частота среза: | 100 МГц (ограничение) |
|---|---|---|---|
| Значение амортизации: | -30 дБ @ 800 МГц | Сопротивление - канал (омы): | 100 |
| Ценности: | R = 100 Омм, C = 17pF | Операционная температура: | -40°C ~ 125°C |
| Заявления: | Автомобильная промышленность | Заказ фильтра: | 2-ое |
| Высокий свет: | 17pF пи EMI фильтр,6-канальный пи-фильтр EMI,TPD6F002QDSVRQ1 |
||
Характер продукции
TPD6F002QDSVRQ1 RC (Pi) EMI фильтр 2-го порядка низкого пропуска 6-го канала C = 17pF
Спецификации TPD6F002QDSVRQ1
| Тип | Описание |
| Категория | Фильтры |
| EMI/RFI фильтры (LC, RC сети) | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100, TPD |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Низкий проход |
| Порядок фильтрации | Второе место |
| Технологии | RC (Pi) |
| Количество каналов | 6 |
| Частота отсечения | 100 МГц (ограничение) |
| Значение ослабления | -30 дБ @ 800 МГц |
| Сопротивление - канал (Омм) | 100 |
| Ценности | R = 100 Омм, C = 17pF |
| Защита ESD | - Да, конечно. |
| Операционная температура | -40°C ~ 125°C |
| Заявления | Автомобильная промышленность |
| Напряжение - номинальное | - |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 12-WFDFN Обнаруженная подставка |
| Размер / Размер | 0.118" L x 0,053" W (3,00mm x 1,35mm) |
| Высота | 0.032" (0,81 мм) |
| Номер базовой продукции | TPD6F002 |
ОсобенностиTPD6F002QDSVRQ1
* AEC-Q101 Квалифицированный
* Шестиканальное EMI фильтрация для портов данных
- -47 дБ Снижение перекрестного звука при 100 МГц
- -30 дБ потеря вставки при 800 МГц
- -3 дБ Полоса 100 МГц
* Конфигурация фильтра пи-стиль (C-R-C) ((R = 100 2, CTOTAL = 34 pF)
* Сильная защита ESD превышает IEC 61000-4-2 ((Уровень 4)
- +20-кВ IEC 61000-4-2 Контактный разряд
- +30-кВ IEC 61000-4-2 Разряд воздушного разрыва
* Низкий ток утечки 20 нА (макс.)
* Сберегающий пространство пакет SON (3 мм х 1,35 мм)
ВведениеTPD6F002QDSVRQ1
• Интерфейс ЖК-дисплея
• GPIO
• Интерфейс памяти
• Линии передачи данных на гибком кабеле
• FPD-Link
