LMR14050QDPRRQ1 Регулятор переключения IC положительно регулируемый 0.8V 1 Выход 5A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LMR14050QDPRRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение - вход (мин): | 4В |
|---|---|---|---|
| Напряжение - вход (макс.): | 40 В | Напряжение - выход (мин/фиксированное): | 0.8V |
| Напряжение - выход (макс.): | 28В | Ток - выход: | 5А |
| Частота - переключение: | 200 кГц ~ 2,5 МГц | Операционная температура: | -40°C ~ 125°C (TJ) |
| Высокий свет: | 0.8V LMR14050QDPRRQ1 коммутаторный регулятор IC,Положительно регулируемый LMR14050QDPRRQ1 коммутаторный регулятор IC,1 Выход LMR14050QDPRRQ1 Регулятор переключения IC |
||
Характер продукции
LMR14050QDPRRQ1 Регулятор переключения IC положительно регулируемый 0.8V 1 Выход 5A
Спецификации LMR14050QDPRRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100, SIMPLE SWITCHER® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 4В |
| Напряжение - вход (макс.) | 40 В |
| Напряжение - выход (мин/фиксированное) | 0.8В |
| Напряжение - выход (макс.) | 28В |
| Ток - выход | 5А |
| Частота - переключение | 200 кГц ~ 2,5 МГц |
| Синхронный выпрямитель | Нет, нет. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |

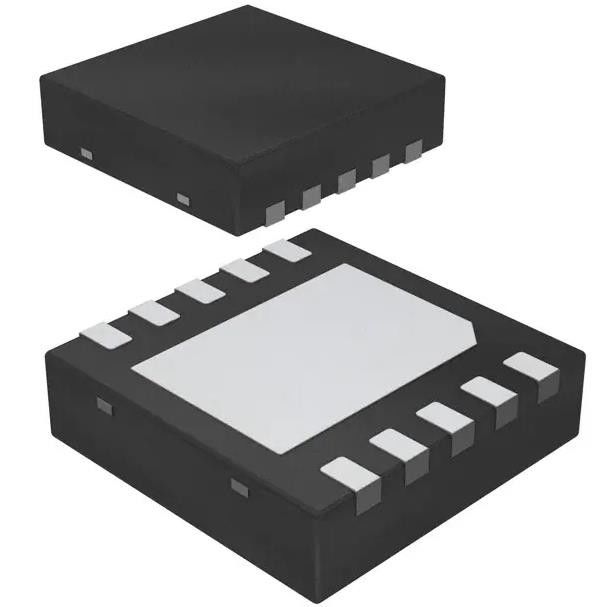

| Пакет / чемодан | 10-WDFN открытая подставка |
| Пакет изделий поставщика | 10-WSON (4х4) |
| Номер базовой продукции | LMR14050 |
ОсобенностиLMR14050QDPRRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами:
- Температура устройства: от -40 °C до 125 °C
- Устройство HBM ESD класс H1C
- Устройство CDM ESD уровень классификации C4A
• Диапазон ввода от 4 до 40 В
• 5 Постоянный выходный ток
• Ультранизкий 40 мкА рабочий тихий ток
• 90 мΩ MOSFET высокой стороны
• Минимальное время включения: 75 нс
• Управление текущим режимом
• Регулируемая частота переключения от 200 кГц до 2,5 МГц
• Синхронизация частоты с внешними часами
• Опция расширения спектра для снижения EMI
• Внутренняя компенсация для простоты использования
• Поддерживается работа с высокой нагрузкой
• Точные вводные данные
• 1 мкА отключения тока
• Внешний мягкий запуск
• Тепловая, перенапряженная и кратковременная защита
• 8-контактный HSOIC с пакетом PowerPADTM
ВведениеLMR14050QDPRRQ1
• Регламентация автомобильных батарей
• Промышленные источники энергии
• Телекоммуникационные и информационные системы
• Общий регламент по широкому винному производству
