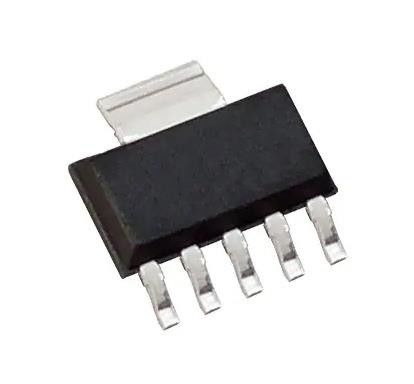

TL1963ADCQT Линейный регулятор напряжения IC положительно регулируемый 1 выход 1.5A SOT-223-6
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TL1963ADCQT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Регулируемый | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 20 В | Напряжение - выход (мин/фиксированное): | 1.21V |
| Напряжение - выход (макс.): | 20 В | Выход напряжения (макс.): | 0,55 В при 1,5 А |
| Ток - выход: | 1.5А | Текущий - тихий (Iq): | 1 мА |
| Высокий свет: | IC регулятора положительного напряжения,SOT-223-6 Регулятор напряжения IC,1 Регулятор выходной напряженности |
||
Характер продукции
TL1963ADCQT Линейный регулятор напряжения IC положительно регулируемый 1 выход 1.5A SOT-223-6
Спецификации TL1963ADCQT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 20 В |
| Напряжение - выход (мин/фиксированное) | 1.21В |
| Напряжение - выход (макс.) | 20 В |
| Выход напряжения (макс.) | 0.55В @ 1,5А |
| Ток - выход | 1.5А |
| Текущий - тихий (Iq) | 1 мА |
| Ток - подача (макс.) | 80 мА |
| PSRR | 63 дБ (120 Гц) |
| Особенности управления | Включить |
| Особенности защиты | Превышение температуры, обратная полярность |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SOT-223-6 |
| Пакет изделий поставщика | SOT-223-6 |
| Номер базовой продукции | TL1963 |
ОсобенностиTL1963ADCQT
* Оптимизировано для быстрой временной реакции
* Выходной ток: 1,5 А
* Выходное напряжение: 340 мВ
* Низкий шум: 40 VRms (10 Hz до 100 kHz)
* 1-mA тихий ток
* Не требуется защитных диодов
* Контролируемый тихий ток при отключении
* Фиксированное выходное напряжение: 1,5 В, 1,8 В, 2,5 В, 3,3 В
* Регулируемый выход от 1,21 В до 20 В (TL1963A Only)
* Меньше 1-го тихого тока в отключении
* Стабильный с керамическим конденсатором 10-pF
* Защита от обратной батареи
* Защита от обратного тока
ВведениеTL1963ADCQT
* Промышленное
* Беспроводная инфраструктура
* Радиочастотные системы
* 3,3 - 2,5 В логические источники питания
* Пост-регулятор для переключения питания
