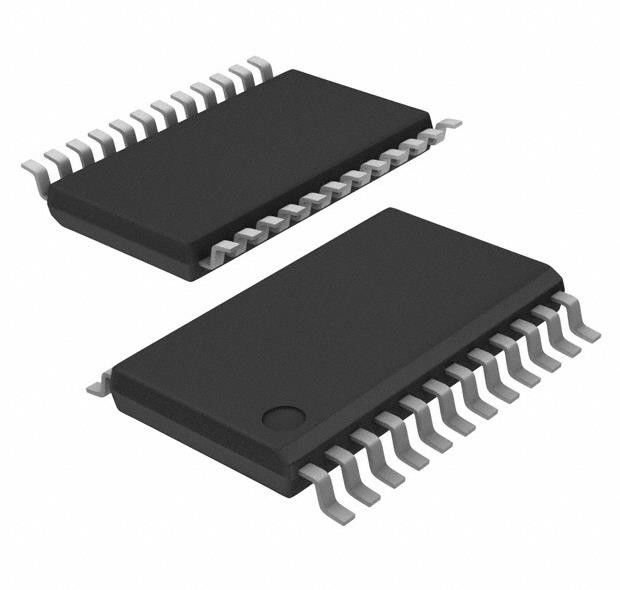

UCC28950QPWRQ1 Регулятор полного моста Контроллер положительного выхода IC 24-TSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC28950QPWRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 6 | Участки выхода: | 1 |
|---|---|---|---|
| Напряжение - питание (Vcc/Vdd): | 8V | 17V | Частота - переключение: | 50kHz ~ 1MHz |
| Круг обязаностей (Макс): | 95% | Синхронный выпрямитель: | - Да, конечно. |
| Особенности управления: | Время вхолостую контролирует, позволяет, настройка по частоте, мягкое начало | Операционная температура: | -40°C ~ 125°C (TJ) |
| Высокий свет: | UCC28950QPWRQ1 Регулятор полного моста,24-TSSOP регулятор полного моста,UCC28950QPWRQ1 |
||
Характер продукции
UCC28950QPWRQ1 Регулятор полного моста Контроллер положительного выхода IC 24-TSSOP
Спецификации UCC28950QPWRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип выхода | Драйвер транзистора |
| Функция | Степень вверх/Степень вниз |
| Конфигурация вывода | Положительно |
| Топология | Полный мост |
| Количество выходов | 6 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 8V ~ 17V |
| Частота - переключение | 50kHz ~ 1MHz |
| Рабочий цикл (макс.) | 95% |
| Синхронный выпрямитель | - Да, конечно. |
| Синхронизация часов | - Да, конечно. |
| Серийные интерфейсы | - |
| Особенности управления | Контроль времени, включить, контроль частоты, мягкий старт |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 24-TSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 24-TSSOP |
| Номер базовой продукции | UCC28950 |
ОсобенностиUCC28950QPWRQ1
* Квалифицирован для автомобильных применений
* Квалифицирован по AEC-Q100 с следующими результатами:
- Температура устройства: от -40°C до 125°C
- Устройство HBM ESD класс H2
- Устройства CDM ESD уровень классификации C3B
* Улучшенная широкополосная резонансная возможность переключения на нулевое напряжение (ZVS)
* Прямое управление синхронным выпрямителем (SR)
* Управление эффективностью легкой нагрузки, включая
- Операция в режиме взрыва
- Дисконтинентный режим провода (DCM), Динамический SR Управление включением/выключением с программируемым порогом
- Программируемая адаптивная задержка
* Управление режимом среднего или пикового тока с программируемой компенсацией наклона и управлением режимом напряжения
* Функция закрытого цикла мягкого запуска и включения
* Программируемая частота переключения до 1 МГц с двунаправленной синхронизацией
* (+3%) Защита предельного тока цикл за циклом
ВведениеUCC28950QPWRQ1
* Конверторы полного моста с фазовым смещением
* Промышленные энергосистемы
* Архитектуры с высокой плотностью питания
* Солнечные инверторы и электромобили
