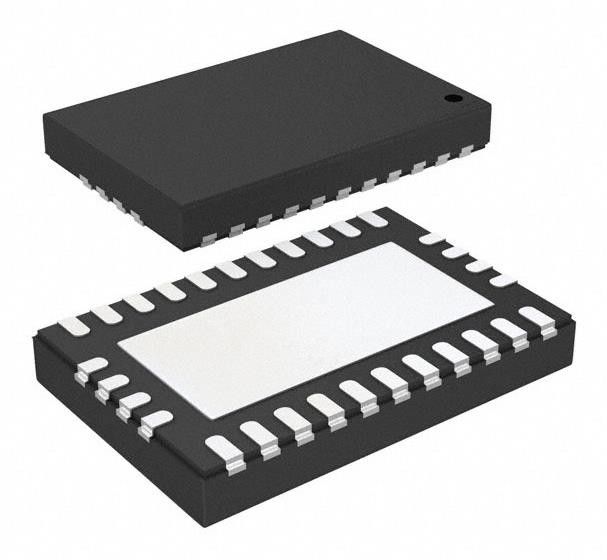

LM76003QRNPRQ1 Регулятор переключения IC положительно регулируемый 1V 1 выход 3.5A 30-WFQFN
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM76003QRNPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Напряжение - вход (мин): | 3.5в |
|---|---|---|---|
| Напряжение - вход (макс.): | 60 В | Напряжение - выход (мин/фиксированное): | 1В |
| Напряжение - выход (макс.): | 57v | Ток - выход: | 3.5А |
| Частота - переключение: | 300kHz | 2.2MHz | Операционная температура: | -40°C ~ 125°C (TJ) |
| Высокий свет: | Положительно регулируемый регулятор IC LM76003QRNPRQ1,3.5A LM76003QRNPRQ1 регуляторный интерфейс,1 Выход LM76003QRNPRQ1 Регуляторный интерфейс |
||
Характер продукции
LM76003QRNPRQ1 волшебный регулятор IC положительный регулируемый 1В 1 выход 3.5А 30-WFQFN
Спецификации LM76003QRNPRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Тип выхода | Регулируемый |
| Количество выходов | 1 |
| Напряжение - вход (мин) | 3.5В |
| Напряжение - вход (макс.) | 60 В |
| Напряжение - выход (мин/фиксированное) | 1В |
| Напряжение - выход (макс.) | 57 В |
| Ток - выход | 3.5А |
| Частота - переключение | 300 кГц ~ 2,2 МГц |
| Синхронный выпрямитель | - Да, конечно. |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностная установка, влагоустойчивый фланг |
| Пакет / чемодан | 30-WFQFN Открытая подставка |
| Пакет изделий поставщика | 30-WQFN (6x4) |
| Номер базовой продукции | LM76003 |
ОсобенностиLM76003QRNPRQ1
• AEC-Q100 для автомобильных применений
Устройство должно иметь температуру от 40°C до +125°C.
Устройство HBM ESD уровень 2
Устройства CDM ESD уровень классификации C5
• Интегрированная синхронная ректификация
• Входное напряжение от 3,5 В до 60 В (максимум 65 В)
• Выходное напряжение 1 В до 95% VIN
• 15-μA Тихий ток в регулировании
• Широкий диапазон преобразования напряжения
¥ tON-MIN = 65 нс (типичный)
¢ tOFF-MIN = 95 нс (типичный)
• Особенности системы
Снимок с внешними часами
¢ Флаг силы
• Операция FPWM с выбором фиксатора
• Регулируемый диапазон частот: от 300 кГц до 2,2 МГц
• Высокая эффективность при архитектуре легкой нагрузки (PFM)
• защитные элементы
Ограничение тока по каждому циклу
Защита от короткого замыкания с режимом икоты
Защита от теплового отключения при превышении температуры
• Создайте индивидуальный дизайн с помощью LM76002-Q1η/LM76003-Q1 с помощью WEBENCH® Power Designer
