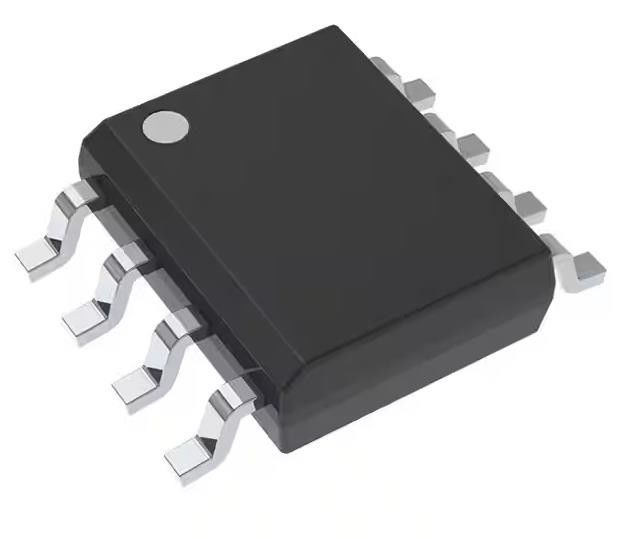

ISO7420DR Цифровой изолятор общего назначения 2500Vrms 2 канал 1Mbps 25kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISO7420DR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 2 | Входные сигналы - сторона 1/Side 2: | 2/0 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 2500Vrms |
| Невосприимчивость единого режима переходная (минута): | 25kV/µs | Коэффициент данных: | 1 Мбит / с |
| Высокий свет: | Цифровой изолятор для целей 2500 Vrms,Цифровой изолятор 1 Мбит / с,Цифровой изолятор 2 канала |
||
Характер продукции
ISO7420DR Цифровой изолятор общего назначения 2500Vrms 2 канал 1Mbps 25kV/μs
Спецификации ISO 7420DR
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 2 |
| Входы - Страна 1/Страна 2 | 2/0 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 2500 Врм |
| Временный иммунитет общего режима (мин) | 25 кВ/μs |
| Коэффициент данных | 1 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 14н, 14н |
| Извращение ширины импульса (макс.) | 3.7ns |
| Время подъема / падения (тип) | 1н, 1н |
| Напряжение - питание | 3.15V ~ 3.45V, 4.75V ~ 5.25V |
| Операционная температура | -40°C ~ 105°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | ISO7420 |
ОсобенностиISO 7420DR
* Максимальная скорость сигнализации: 1 Мбит / с
* Низкое энергопотребление, типичный Icc на канал (работа 3,3-В): - ISO7420: 1,1 mA, ISO7421: 1,5 mA
* Низкая задержка распространения - 9 нс ТипичнаяНизкая скованность - 300 пс Типичная
* Широкий диапазон TA: от -40 до 125 градусов по Цельсию (M-Grade)
* 50 кВ/с Временная иммунитет, типичный
* Более 25 лет изоляции целостность при номинальном напряжении
* Работает с 3,3-В и 5-В уровнями питания и логики
* Перевод на уровне 3,3-V и 5-V
* Узкое тело SOlC-8 Пакет
* Безопасность и нормативные одобрения: 4242 Век изоляция по DIN V VDE V 0884-10 и DIN EN 61010-12500 VRms изоляция в течение 1 минуты по UL 1577CSAСтандарты IEC60950-1 и IEC 61010-1CQC Сертификация по GB4943.1-2011
ВведениеISO 7420DR
* Замена оптокоплера в:
- Промышленный полевой автобус
- Профибус.
- Модбус.
- Автобусы данных DeviceNettm
- Интерфейс сервоуправления
- Управление двигателями.
- Электрические источники
- Аккумуляторные батареи
