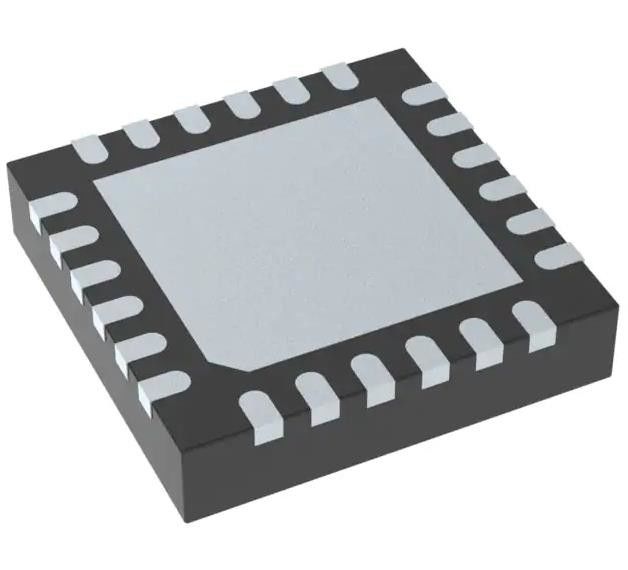

BQ25890HRTWT IC для зарядки Литий-ион/полимер 24-WQFN (4x4) 14V 5A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BQ25890HRTWT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество ячеек: | 1 | Защита от ошибок: | Слишком сильный ток, слишком высокая температура |
|---|---|---|---|
| Ток зарядки - Макс: | 5А | Напряжение - питание (макс.): | 14В |
| Интерфейс: | ² C I, USB | Операционная температура: | -40 °C ~ 85 °C (TA) |
| Тип установки: | Поверхностный монтаж | Пакет изделий поставщика: | 24-WQFN (4x4) |
| Высокий свет: | IC зарядного устройства 14V 5A BQ25890HRTWT,5А BQ25890HRTWT IC зарядного устройства,IC для зарядки 14В BQ25890HRTWT |
||
Характер продукции
BQ25890HRTWT IC для зарядки Литий-ион/полимер 24-WQFN (4x4) 14V 5A
Спецификации BQ25890HRTWT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Зарядные устройства для батарей | |
| Мфр | Техасские инструменты |
| Серия | MaxChargeTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Химия батареи | Литий-ион/полимер |
| Количество ячеек | 1 |
| Ток - зарядка | - |
| Программируемые функции | - |
| Защита от ошибок | Слишком сильный ток, слишком высокая температура |
| Ток зарядки - Макс | 5А |
| Напряжение батареи | - |
| Напряжение - питание (макс.) | 14В |
| Интерфейс | I2C, USB |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 24-WFQFN Обнаженная подставка |
| Пакет изделий поставщика | 24-WQFN (4x4) |
| Номер базовой продукции | BQ25890 |
ОсобенностиBQ25890HRTWT
• Высокоэффективное зарядное устройство 5-А, 1.5-МГц
93% эффективности зарядки при 2 А и 91% эффективности зарядки при 3 А
Оптимизировать для высокого напряжения (9 В / 12 В)
Режим PFM с низкой мощностью для операций с легкой нагрузкой
• USB On-the-Go (OTG) с регулируемым выходом от 4,5 В до 5,5 В
Выбираемый 500-кГц / 1,5-МГц преобразователь с выходом до 2,4 А
93% повышение эффективности при 5 В при выходе 1 А
️ Точное защищение от перетока в режиме икоты
Поддержка батареи 2,5 В
Поддержка только PWM или управления PFM/PWM для эффективности легкой нагрузки
• Единый вход для поддержки входа USB и регулируемых адаптеров высокого напряжения
Поддержка диапазона входного напряжения от 3,9 до 14 В
Ограничение входного тока (от 100 мА до 3,25 А с разрешением 50 мА) для поддержки USB2.0, стандарт USB3.0 и высоковольтные адаптеры
Максимальное отслеживание мощности по входному напряжению
*Ограничение до 14 В для широкого спектра адаптеров
Автоматическое обнаружение USB SDP, CDP, DCP и нестандартных адаптеров
• Оптимизатор входного тока (ICO) для максимизации входной мощности без перегрузки адаптеров
• Компенсация сопротивления (IRCOMP) от выхода зарядного устройства до терминала ячейки
• Наибольшая эффективность разряда батареи с 11-мΩ MOSFET разряда батареи до 9 А
• Интегрированный ADC для мониторинга системы (напряжение, температура, ток зарядки)
• Управление путями питания узкого VDC (NVDC)
Работает мгновенно без батареи или глубоко разряженной
Идеальная работа диодов в режиме батареи
• Управление BATFET для поддержки режима корабля, пробуждения и полной перезагрузки системы
• Гибкий автономный и I2C режим для оптимальной производительности системы
• Высокая интеграция включает в себя все MOSFET, сенсорный ток и компенсацию петли
• 12-μA Низкий ток утечки батареи для поддержки режима корабля
• Высокая точность
Регулирование напряжения зарядки ± 0,5%
¥ ± 5% зарядного тока
Регулирование тока ввода ±7,5%
• безопасность
️ Ощущение температуры батареи для зарядки и режима повышения мощности
Тепловое регулирование и тепловое отключение
ВведениеBQ25890HRTWT
• Умный телефон
• ПК-таблет
• Переносные интернет-устройства
