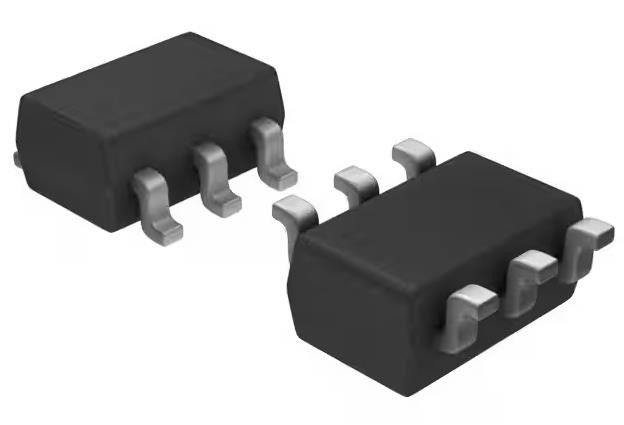

TPS22810DBVR переключатель питания / драйвер 1: 1 N-канал 2A SOT-23-6 2.7V ~ 18V 2A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS22810DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Соотношение - Вход:Выход: | 0,042361111 |
|---|---|---|---|
| Конфигурация вывода: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | Включение/выключение | напряжение - нагрузка: | 2.7V | 18V |
| Текущий объем производства (Макс): | 2А | Rds на (тип): | 79mOhm |
| Высокий свет: | SOT-23-6 TPS22810DBVR Выключатель питания/управляющий,2A TPS22810DBVR переключатель питания/управляющий,2.7V 18V TPS22810DBVR переключатель питания/управляющий |
||
Характер продукции
TPS22810DBVR переключатель питания / драйвер 1: 1 N-канал 2A SOT-23-6 2.7V ~ 18V 2A
Спецификации TPS22810DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип переключателя | Общая цель |
| Количество выходов | 1 |
| Соотношение - Вход:Выход | 0.042361111 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 2.7V ~ 18V |
| Напряжение - питание (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 2А |
| Rds включен (тип) | 79mOhm |
| Тип ввода | Неинвертирующие |
| Особенности | Выпуск нагрузки, скорость наклона контролируется |
| Защита от ошибок | Превышение температуры, UVLO |
| Операционная температура | -40 °C ~ 105 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-6 |
| Пакет / чемодан | SOT-23-6 |
| Номер базовой продукции | TPS22810 |
ОсобенностиTPS22810DBVR
• Интегрированный одноканальный переключатель загрузки
• Окружающая рабочая температура:
от 40°C до +105°C
¢ SOT23-6 (DBV): 2-A Максимальный постоянный ток 1
WSON (DRV): 3-A Максимальный постоянный ток 1
• Диапазон входного напряжения: от 2,7 до 18 В
• Абсолютное максимальное входное напряжение: 20 В
• Сопротивление при включении (RON)
RON = 79 mΩ (типичный) при VIN = 12 V
• Спокойный поток
62 мА (типичный) при VIN = 12 В
• Выключающий ток
500 nA (типичный) при VIN = 12 V
• Тепловое отключение
• Выключение из-под напряжения (UVLO)
• Регулируемый быстрый выходный разряд (QOD)
• Конфигурируемое время подъема с помощью томографа
• Пакет SOT23-6
️ 2,9-мм × 2,8-мм, 0,95-мм Прогиб 1,45-мм Высота (DBV)
• Пакет WSON
2 мм × 2 мм, 0,65 мм Прогиб 0,75 мм Высота (DRV)
• ЭСД-эффективность проверяется по JESD 22
В случае, если HBM и CDM имеют одно и то же напряжение, то HBM и CDM должны иметь одно и то же напряжение.
ВведениеTPS22810DBVR
• HD-телевизор
• Промышленные системы
• Поставьте верхнюю коробку
• Системы наблюдения
