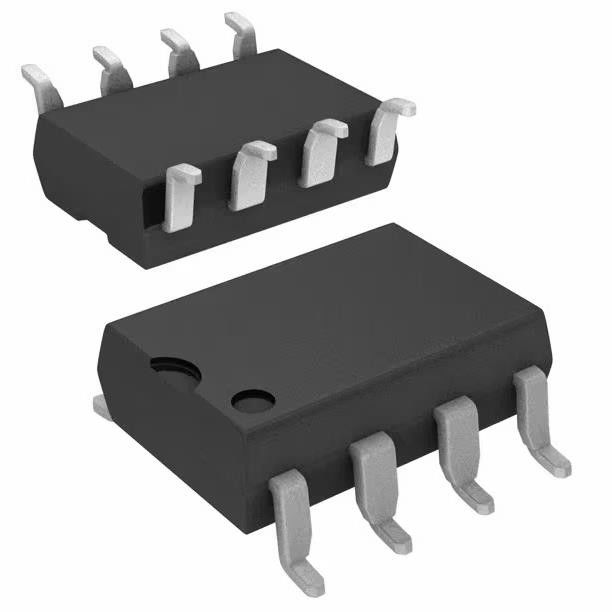

ACPL-T350-560E 2.5A Gate Driver Optical Coupling 3750Vrms 1 канал 8-DIP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ACPL-T350-560E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 1 | Напряжение тока - изоляция: | 3750Vrms |
|---|---|---|---|
| Невосприимчивость единого режима переходная (минута): | 15kV/µs | TpLH задержки распространения/tpHL (Макс): | 500ns, 500ns |
| Искажение ширины ИМПа ульс (Макс): | 300ns | Время подъема / падения (тип): | 15 нс, 20 нс |
| Ток - Выход высокий, низкий: | 2A, 2A | Настоящий - пиковая мощность: | 2.5А |
| Высокий свет: | Управляющий шлюзом ACPL-T350-560E,Оптическое соединение 2.5A Драйвер шлюза,8-DIP 2.5A драйвер шлюза |
||
Характер продукции
ACPL-T350-560E 2.5A Gate Driver Optical Coupling 3750Vrms 1 канал 8-DIP
Спецификации ACPL-T350-560E
| Тип | Описание |
| Категория | Изоляторы |
| Изоляторы - проводники ворот | |
| Мфр | Broadcom Limited |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Технологии | Оптическое соединение |
| Количество каналов | 1 |
| Напряжение - изоляция | 3750Vrms |
| Временный иммунитет общего режима (мин) | 15 кВ/μs |
| Задержка распространения tpLH / tpHL (макс.) | 500 нс, 500 нс |
| Извращение ширины импульса (макс.) | 300 нс |
| Время подъема / падения (тип) | 15 нс, 20 нс |
| Ток - Выход высокий, низкий | 2А, 2А |
| Ток - пиковая мощность | 2.5А |
| Напряжение - вперед (Vf) (тип) | 1.5В |
| Ток - постоянный (если) (макс.) | 25 мА |
| Напряжение - выходное питание | 15V ~ 30V |
| Операционная температура | -40 °C ~ 100 °C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SMD, крыло чайки |
| Пакет изделий поставщика | 8-DIP Gull Wing - крыло чайки |
| Агентство по утверждению | CSA, IEC/EN/DIN, UR |
| Номер базовой продукции | ACPL-T350 |
ОсобенностиACPL-T350-560E
* 2.5A Абсолютный максимальный выходный ток
* 15 кВ/μs минимальное отторжение общего режима (CMR) при VCM = 1500 В
* 1,5 V максимальное низкое выходное напряжение (VOL)
* ICC = 4 мА максимальный ток питания
* При защите от выключения напряжения (UVLO) с гистерезом
* Широкий рабочий диапазон VCC: от 15 до 30 вольт 500 нс максимальные скорости переключения
* Промышленный температурный диапазон: от -40 до 100 °C
* Одобрение безопасности
- UL признал 3750 ВРМ в течение 1 минуты.
- Одобрение CSA
- IEC/EN/DIN EN 60747-5-5 Утверждена
- VIORM = 630 Vpeak (вариант 060)
ПрименениеACPL-T350-560E
* IGBT/MOSFET шлюзовой привод
* Инвертор для бытовой техники
* Промышленные инверторы
* Переменные источники питания (SPS)
