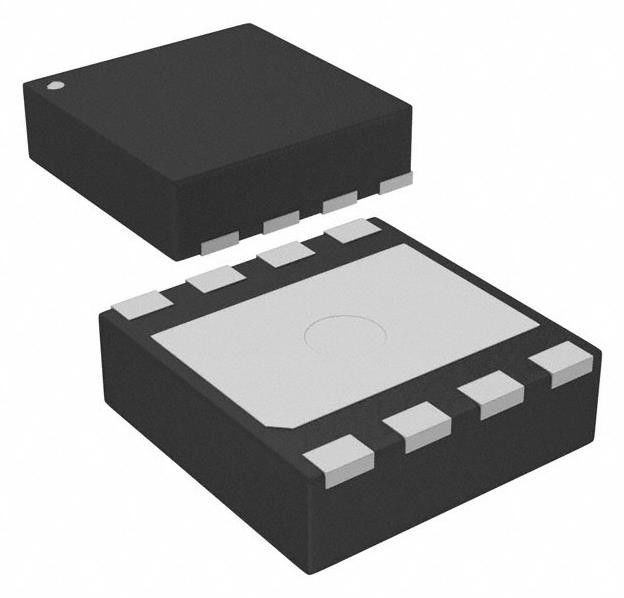

TPS2557QDRBRQ1 Выключатель питания 1:1 N-канал 5A 8-SON (3x3)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS2557QDRBRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Соотношение - Вход:Выход: | 0,042361111 |
|---|---|---|---|
| Конфигурация вывода: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | Включение/выключение | напряжение - нагрузка: | 2.5V | 6.5V |
| Напряжение - питание (Vcc/Vdd): | Не необходимый | Текущий объем производства (Макс): | 5А |
Характер продукции
TPS2557QDRBRQ1 Выключатель питания 1:1 N-канал 5A 8-SON (3x3)
Спецификации TPS2557QDRBRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип переключателя | Общая цель |
| Количество выходов | 1 |
| Соотношение - Вход:Выход | 0.042361111 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 2.5V ~ 6.5V |
| Напряжение - питание (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 5А |
| Rds включен (тип) | 22 мОм |
| Тип ввода | Неинвертирующие |
| Особенности | Контролируемая скорость сброса, статус флага |
| Защита от ошибок | Ограничение тока (регулируемое), превышение температуры, UVLO |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SON (3x3) |
| Пакет / чемодан | 8-VDFN подставка под воздействием |
| Номер базовой продукции | TPS2557 |
ОсобенностиTPS2557QDRBRQ1
• AEC-Q100 Квалифицированный
Устройство HBM ESD класс H2
Уровень классификации устройств CDM ESD C5
• Функциональная безопасность
Документация, которая может помочь в разработке системы функциональной безопасности
• Удовлетворяет требованиям ограничения тока USB
• Регулируемый предел тока, 500 mA 5 A (типичный)
• ± 6,5% точность ограничения тока при 4,5 А
• Быстрый ответ короткого замыкания ¥ 3,5 мкс (типично)
• MOSFET с высокой стороной 22 мΩ
• Рабочий диапазон: от 2,5 до 6,5 В
• Максимальный ток питания в режиме ожидания 2-μA
• Встроенный мягкий старт
• 15-кВ и 8-кВ системы с возможностью ESD
• Сертификации в области безопасности:
UL признан для UL 2367
Сертификация CB по стандарту IEC 60950
Сертификация CB по стандарту IEC 62368
ПрименениеTPS2557QDRBRQ1
Автомобильные USB-порты для зарядки
Экологические и экспортные классификацииTPS2557QDRBRQ1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
