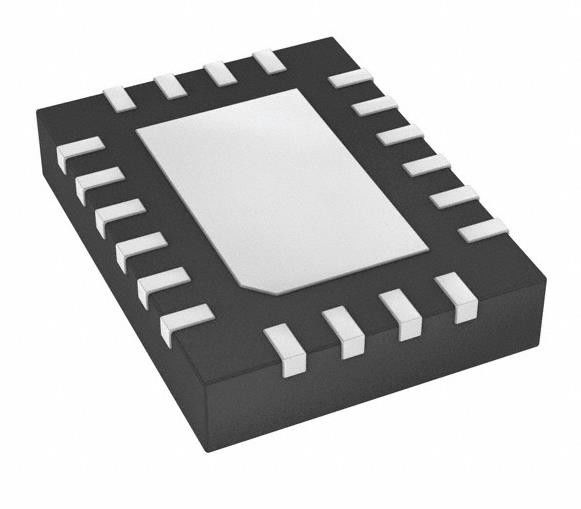

TPS254900IRVCRQ1 Выключатель питания/Драйвер 1:1 N-канал 3A 20-WQFN (4x3)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS254900IRVCRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Соотношение - Вход:Выход: | 0,042361111 |
|---|---|---|---|
| Конфигурация вывода: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | Включение/выключение | напряжение - нагрузка: | 4.5V | 6.5V |
| Напряжение - питание (Vcc/Vdd): | Не необходимый | Текущий объем производства (Макс): | 3А |
Характер продукции
LM8365BALMFX27/NOPB Supervisor Открытый отвод или открытый коллектор 1 канал SOT-23-5
Спецификации TPS254900IRVCRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип переключателя | USB переключатель |
| Количество выходов | 1 |
| Соотношение - Вход:Выход | 0.042361111 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 4.5V ~ 6.5V |
| Напряжение - питание (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 3А |
| Rds включен (тип) | 45 мОм |
| Тип ввода | Неинвертирующие |
| Особенности | Флаг состояния |
| Защита от ошибок | Ограничение тока (регулируемое), превышение температуры, превышение напряжения, UVLO |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 20-WQFN (4x3) |
| Пакет / чемодан | 20-WFQFN Обнаженная подставка |
| Номер базовой продукции | TPS254900 |
ОсобенностиTPS254900IRVCRQ1
• AEC-Q100 Qualified с следующими результатами:
Устройство HBM ESD класс H2
Уровень классификации устройств CDM ESD C5
• диапазон работы от 4,5 до 6,5 В при входе
• Интегрированный 45-мΩ (типичный) MOSFET высокой стороны
• 3-А Максимальный непрерывный выходный ток
• VBUS ± 5% точность компенсации кабеля на соединителе
• Поддерживает USB BC 1.2 CDP и SDP режимы
• Защита от короткого заряда аккумулятора на OUT, DP_IN и DM_IN
• DP_IN и DM_IN IEC 61000-4-2 Квалифицированные
️ ±8 кВ контактный и ±15 кВ воздушный разряд
• 20-прикольный QFN (3-мм × 4-мм) пакет
ПрименениеTPS254900IRVCRQ1
• Автомобильные USB-порты зарядки (хост и хабы)
• Автомобильная защита USB
