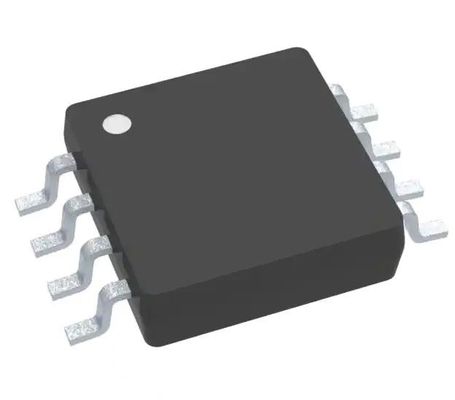

TCA9509DGKR Буфер электронный IC чипы ReDriver 1 канал 400 кГц 8-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TCA9509DGKR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Заявления: | I2C | Ввод: | двухпрободный автобус |
|---|---|---|---|
| Выпуск: | двухпрободный автобус | Скорость передачи данных (макс.): | 400kHz |
| Количество каналов: | 1 | Емкость - входной сигнал: | 6,5 pF |
| Напряжение - питание: | 2.7V ~ 5.5V | Текущее - поставка: | 3 мА |
Характер продукции
TCA9509DGKR Буфер электронный IC чипы ReDriver 1 канал 400 кГц 8-VSSOP
Спецификации TCA9509DGKR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Интерфейс | |
| Буферы сигналов, ретрансляторы, разделители | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип | Буфер, редрайвер. |
| Заявления | I2C |
| Ввод | Двухпроводной автобус |
| Выпуск | Двухпроводной автобус |
| Скорость передачи данных (макс.) | 400 кГц |
| Количество каналов | 1 |
| Время задержки | - |
| Кондиционирование сигнала | - |
| Вводная емкость | 6.5 pF |
| Напряжение - питание | 2.7V ~ 5.5V |
| Текущее - поставка | 3mA |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-TSSOP, 8-MSOP (0,118", 3,00 мм ширины) |
| Пакет изделий поставщика | 8-VSSOP |
| Номер базовой продукции | TCA9509 |
ОсобенностиTCA9509DGKR
• Двухканальный двунаправленный буфер
• I2C-автобус и SMBus совместимы
• Диапазон рабочего напряжения питания от 2,7 до 5,5 В на стороне B
• диапазон рабочего напряжения от 0,9 до 5,5 В на стороне А
• Перевод уровня напряжения от 0,9 В до 5,5 В и от 2,7 В до 5,5 В
• Ввод с активным высоким уровнем повторения
• Не требует внешних резисторов на низковольтном порту А
• I2C I/O с открытым отводом
• 5,5-В толерантное I2C и поддерживает работу сигналов смешанного режима
• Работа без блокировки
• Содержит стандартные и быстрые I2C устройства и несколько контроллеров
• Поддерживает арбитраж и часы, простирающиеся через ретранслятор
• Выключенные высокоимпедансные I2C-прицепы
• Поддерживает скорость работы I2C-автобуса на 400 кГц
• Доступно в:
️ 1,6-мм × 1,6-мм, высота 0,4-мм, ширина 0,5-мм
3 мм × 3 мм Промышленный стандарт MSOP
• мощность замыкания превышает 100 мА на JESD 78, класс II
• защита ESD превышает JESD 22
️ 2000-V Модель человеческого тела (A114-A)
Модель заряженного устройства 1000 В (C101)
ПрименениеTCA9509DGKR
• Серверы
• Маршрутизаторы (телекоммуникационное коммутационное оборудование)
• Промышленное оборудование
• Продукты с большим количеством целей I2C и длинными следами ПКБ
