LMK00334RTVT PCI Express (PCIe), SATA CPU IC 400MHz 1 Выход 32-WQFN (5x5)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LMK00334RTVT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Основная цель: | PCI Express (PCIe), процессор SATA | Ввод: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Кристл |
|---|---|---|---|
| Выпуск: | HCSL, LVCMOS | Количество схем: | 1 |
| Соотношение - Вход:Выход: | 3:05 | Частота - максимум: | 400 МГц |
| Напряжение - питание: | 3.15V ~ 3.45V | ||
Характер продукции
SN74CBTLV3257DBQR Мультиплексер/Демультиплексер 4 x 1:2 16-SSOP
Спецификации LMK00334RTVT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Часы / Время | |
| Специфические для применения часы/время | |
| Мфр | Техасские инструменты |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Программируемый с помощью цифрового ключа | Не подтверждено |
| PLL | Нет, нет. |
| Основная цель | PCI Express (PCIe), процессор SATA |
| Ввод | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Crystal |
| Выпуск | HCSL, LVCMOS |
| Количество схем | 1 |
| Соотношение - Вход:Выход | 3:05 |
| Дифференциал - Вход:Выход | Да/Да |
| Частота - максимум | 400 МГц |
| Напряжение - питание | 3.15V ~ 3.45V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |

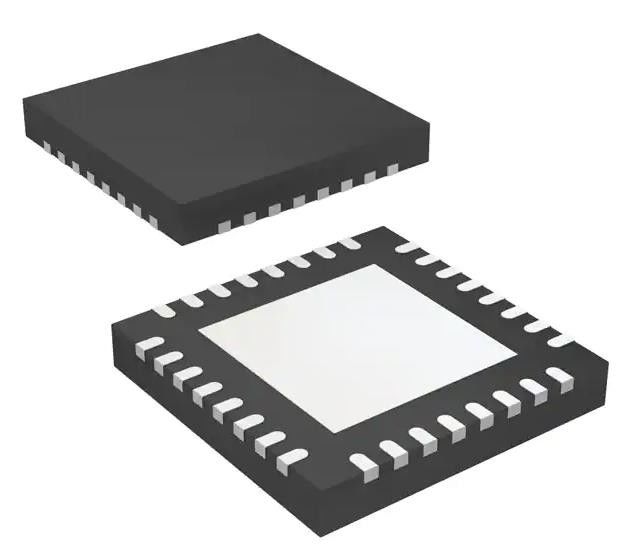

| Пакет / чемодан | 32-WFQFN Раскрытая панель |
| Пакет изделий поставщика | 32-WQFN (5x5) |
| Номер базовой продукции | LMK00334 |
ОсобенностиLMK00334RTVT
• Мультиплексор ввода 3:1
Двух универсальных входов до 400 МГц
и принимают LVPECL, LVDS, CML, SSTL, HSTL,
HCSL, или одноконечные часы
Один кристаллический вход принимает от 10 до 40 МГц
кристаллические или одноконечные часы
• Два банка с двумя дифференциальными результатами каждый
HCSL или Hi-Z (выбирается)
Адитивный джиттер фазы RMS для PCIe Gen5 при 100
MHz:
• 15 Fs RMS (типичный)
• Высокий PSRR: 72 dBc при 156,25 MHz
• Выход LVCMOS с синхронным входом
• Конфигурация с управлением булавками
• ВЦК питание ядра: 3,3 В ± 5%
• Три независимых источника питания VCCO: 3,3 В,
2.5 V ± 5%
• Промышленный температурный диапазон: от 40°C до +105°C
• 32-прикольный WQFN (5 мм × 5 мм)
ПрименениеLMK00334RTVT
• переключатели в ЦОД
• Основные маршрутизаторы
• Серверы, вычислительные системы, PCIe Gen 3.0 - 5.0
• Дистанционные радиоустройства и базовые устройства
