LP5912Q1.8DRVRQ1 Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LP5912Q1.8DRVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Установлено | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 6.5V | Напряжение - выход (мин/фиксированное): | 1.8В |
| Выход напряжения (макс.): | 0.25V @ 500mA | Ток - выход: | 500 мА |
| Текущий - тихий (Iq): | µA 55 | Ток - подача (макс.): | µA 600 |
Характер продукции
LP5912Q1.8DRVRQ1 Линейный регулятор напряжения IC положительный фиксированный 1 выход 500mA
Спецификации LP5912Q1.8DRVRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Установлено |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 6.5В |
| Напряжение - выход (мин/фиксированное) | 1.8В |
| Напряжение - выход (макс.) | - |
| Выход напряжения (макс.) | 0.25В @ 500mA |
| Ток - выход | 500 мА |
| Текущий - тихий (Iq) | 55 μA |
| Ток - подача (макс.) | 600 μA |
| PSRR | 80 дБ ~ 40 дБ (100 Гц ~ 100 кГц) |
| Особенности управления | Позвольте, мощность хорошая, мягкий старт |
| Особенности защиты | Сверхтемпература, обратная полярность, короткое замыкание |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |

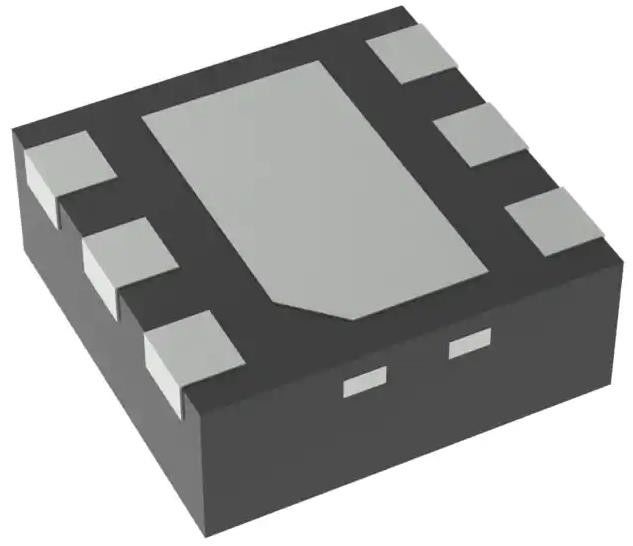

| Пакет / чемодан | 6-WDFN открытая подставка |
| Пакет изделий поставщика | 6-WSON (2х2) |
| Номер базовой продукции | LP5912 |
ОсобенностиLP5912Q1.8DRVRQ1
• Квалифицирован для автомобильных применений
• AEC Q100-Qualified с следующими результатами
Тепловая степень устройства: от 40°C до
Окружающая рабочая температура +125°C
Диапазон
Устройство HBM Классификация уровня 2
Уровень классификации CDM устройства C6
• Диапазон входного напряжения: от 1,6 до 6,5 В
• Диапазон выходной напряженности: от 0,8 до 5,5 В
• Выходной ток до 500 мА
• Шум низкого выходного напряжения: 12 μVRMS Типичный
• PSRR при 1 кГц: 75 дБ
• Толерантность выходного напряжения (VOUT ≥ 3,3 V): ±2%
• Низкий IQ (задействован, без нагрузки): 30 мкА
• Низкий отказ (VOUT ≥ 3, 3 В): 95 мВ
500-мА нагрузка
• Стабильность с керамическим входом и выходом 1 мкФ
Конденсаторы
• Защита от тепловых перегрузок и коротких сдвигов
• Защита от обратного тока
• Не требуется конденсатор для обхода шума
• Выход Автоматическое разряжение для быстрого поворота
• Выход мощности с типичной задержкой 140 мкс
• Внутренний мягкий старт для ограничения входящего тока
• ¥40°C до +125°C Рабочая температура развязки
Диапазон
ПрименениеLP5912Q1.8DRVRQ1
• Автомобильные информационные развлечения
• Телематические системы
• Камеры и радары ADAS
• Навигационные системы
Экологические и экспортные классификацииLP5912Q1.8DRVRQ1
| Описание атрибута | |
| Соответствие требованиям RoHS | |
| Уровень чувствительности к влаге (MSL) 1 (неограничен) | |
| Статус REACH REACH не затрагивается | |
| ECCN EAR99 | |
| HTSUS 8542.39.0001 |
