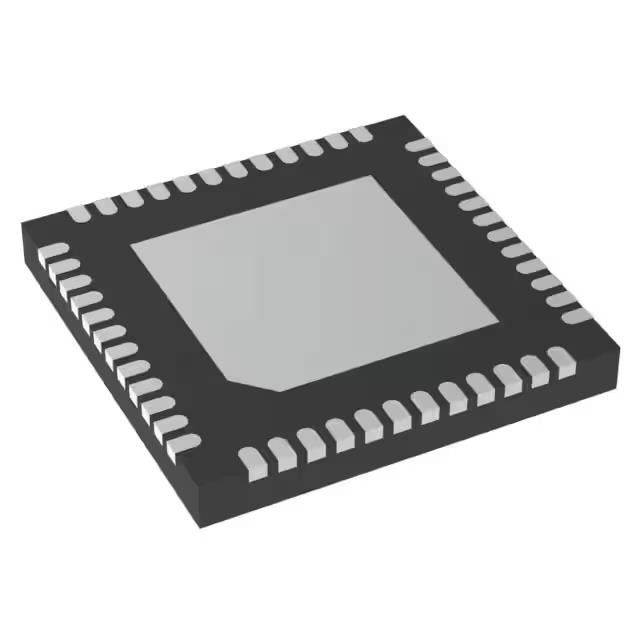

ATMEGA1609-MUR Администратор: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ATMEGA1609-MUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Основной процессор: | AVR | Размер ядра: | 8-битный |
|---|---|---|---|
| Скорость: | 20 МГц | Подключение: | I2C, SPI, UART/USART |
| Периферийные устройства: | Установка обнаружения/перезагрузки, POR, PWM, WDT | Количество вводов/выводов: | 41 |
| Размер памяти: | 16KB (16K x 8) | Тип памяти программы: | Вспышка |
Характер продукции
ATMEGA1609-MUR Администратор: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, функциональная безопасность (FuSa) Микроконтроллер IC 8-бит 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Спецификации ATMEGA1609-MUR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| Микроконтроллеры | |
| Мфр | Технология микрочипов |
| Серия | megaAVR® 0, функциональная безопасность (FuSa) |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Основной процессор | AVR |
| Размер ядра | 8-битный |
| Скорость | 20 МГц |
| Подключение | I2C, SPI, UART/USART |
| Периферийные устройства | Установка обнаружения/перезагрузки, POR, PWM, WDT |
| Количество вводов/выводов | 41 |
| Размер памяти | 16KB (16K x 8) |
| Тип памяти программы | ФЛАСШ |
| Размер EEPROM | 256 x 8 |
| Размер оперативной памяти | 2K x 8 |
| Напряжение - питание (Vcc/Vdd) | 1.8V ~ 5.5V |
| Преобразователи данных | A/D 16x10b |
| Тип осциллятора | Внутренние |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 48-UFQFN Раскрытая подставка |
| Пакет изделий поставщика | 48-UQFN (6x6) |
| Номер базовой продукции | ATMEGA1609 |
Особенности ATMEGA1609-MUR
• AVR® CPU:
Одноцикличный доступ к В/В
Двухуровневый контроллер прерывания
Двухцикличный аппаратный мультипликатор
• Память:
8 или 16 КБ В системе самопрограммируемая флэш-память
¢ 256B EEPROM
2 КБ SRAM
️ Выдержка записи/удаления:
• Флеш 10 000 циклов
• EEPROM 100 000 циклов
Хранение данных: 40 лет при 55°C
• Система:
Схема перезагрузки питания (POR)
️ Брон-аут детектор (BOD)
- Варианты часов:
• внутренний осциллятор 16/20 МГц низкой мощности
• 32,768 кГц Ультра низкомощный (ULP) внутренний осциллятор
• внешний кристаллический осциллятор 32,768 кГц
• Внешний вход часов
Одноцепочечный унифицированный интерфейс отладки программ (UPDI)
Три режима сна:
• В бездействии, все периферийные устройства работают для немедленного пробуждения
• В режиме ожидания
Конфигурируемая работа выбранных периферийных устройств
Спящие периферийные устройства
• Выключение питания с ограниченной функцией пробуждения
• Периферийные устройства:
Одно 16-битное таймер/счетчик типа А (TCA) с выделенным регистром периода и тремя каналами сравнения
До четырех 16-битных таймеров/счетчиков типа B (TCB) с записью входа
Одно 16-разрядный счетчик реального времени (RTC), работающий с внешнего кристалла или внутреннего осциллятора RC
До четырех USART с генератором дробной скорости передачи сигналов, автоматической передачей сигналов и обнаружением запуска кадра
️ Master/slave Serial Peripheral Interface (SPI) - серийный периферийный интерфейс (SPI)
¢ Master/slave TWI с двумя соответствиями адресов
• Могут одновременно действовать как хозяин и как раб
• Стандартный режим (Sm, 100 кГц)
• Быстрый режим (Fm, 400 кГц)
• Быстрый режим плюс (Fm+, 1 МГц)
Система событий для независимой от ядра и предсказуемой межпериферийной сигнализации
Конфигурируемая пользовательская логика (CCL) с до четырёх программируемых таблиц поиска (LUT)
Одно аналоговое сравнительное устройство с масштабируемым эталонным входом
1 10-битный 150 ксп аналого-цифровой преобразователь (ADC)
Пять выбираемых внутренних напряжений: 0,55V, 1,1V, 1,5V, 2,5V и 4,3V
¢ аппаратное обеспечение для сканирования памяти с кодом CRC
• Опциональное автоматическое сканирование CRC перед выполнением кода
Внешнее прерывание на всех булавках общего назначения
Применение ATMEGA1609-MUR
Микроконтроллеры ATmega808/809/1608/1609 являются частью серии megaAVR® 0, которая использует AVR®
Экологические и экспортные классификацииATMEGA1609-MUR
| Описание атрибута | |
| Соответствие требованиям RoHS | |
| Статус REACH REACH не затрагивается | |
| ECCN EAR99 | |
| HTSUS 8542.31.0001 |
