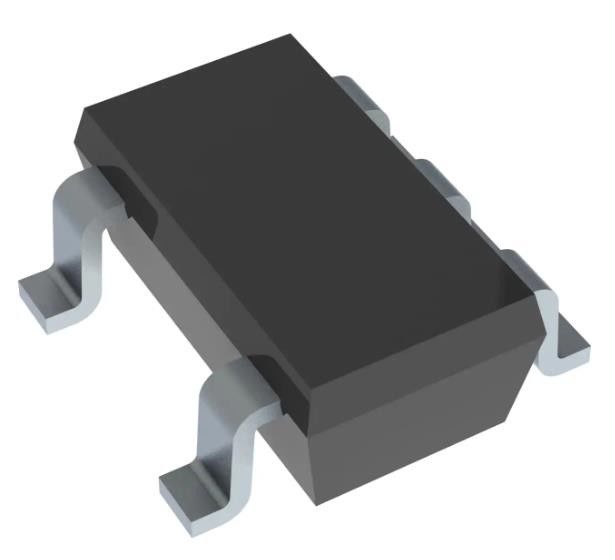

TLV70233DBVT Линейный регулятор напряжения IC положительный фиксированный 1 выход 300mA SOT-23-5
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TLV70233DBVT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество регулирующих органов: | 1 | Напряжение - вход (макс.): | 5.5В |
|---|---|---|---|
| Напряжение - выход (мин/фиксированное): | 3.3В | Выход напряжения (макс.): | 0.38В @ 300mA |
| Ток - выход: | 300 мА | Текущий - тихий (Iq): | µA 55 |
| Ток - подача (макс.): | 370 μA | PSRR: | 68dB (1kHz) |
Характер продукции
TL431QPK SHUNT Референтный IC напряжения регулируемый 2.495V 36 VV ±2.2% 100 mA SOT-89-3
Спецификации TLV70233DBVT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Установлено |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 5.5В |
| Напряжение - выход (мин/фиксированное) | 3.3В |
| Напряжение - выход (макс.) | - |
| Выход напряжения (макс.) | 0.38В @ 300mA |
| Ток - выход | 300 мА |
| Текущий - тихий (Iq) | 55 μA |
| Ток - подача (макс.) | 370 μA |
| PSRR | 68 дБ (1 кГц) |
| Особенности управления | Включить |
| Особенности защиты | Сверхпоток, сверхтемпература, обратная полярность, под напряжением блокировка (UVLO) |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SC-74A, SOT-753 |
| Пакет изделий поставщика | SOT-23-5 |
| Номер базовой продукции | TLV70233 |
Особенности TLV70233DBVT
• Очень низкий уровень выхода из школы:
37 мВ при IOUT = 50 mA, VOUT = 2,8 В
75 мВ при IOUT = 100 мА, VOUT = 2,8 В
220 мВ при IOUT = 300 мА, VOUT = 2,8 В
• 2% точность
• Низкий IQ: 35 μA
• Комбинации фиксированного и выходного напряжения возможны от 1,2 В до 4,8 В
• Высокая PSRR: 68 дБ при 1 кГц
• Стабильный с эффективной емкостью 0,1 мкФ (1)
• Тепловое отключение и защита от перенапряжения
• Пакеты: 5-прикольный SOT-23 и 1,5-мм × 1,5-мм, 6-прикольный WSON
Применение TLV70233DBVT
• Беспроводные телефоны
• Умные телефоны
• Сети ZigBee®
• Устройства Bluetooth®
• Ручные изделия с литий-ионными батареями
• WLAN и другие дополнительные карты для ПК
Экологические и экспортные классификацииTLV70233DBVT
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
