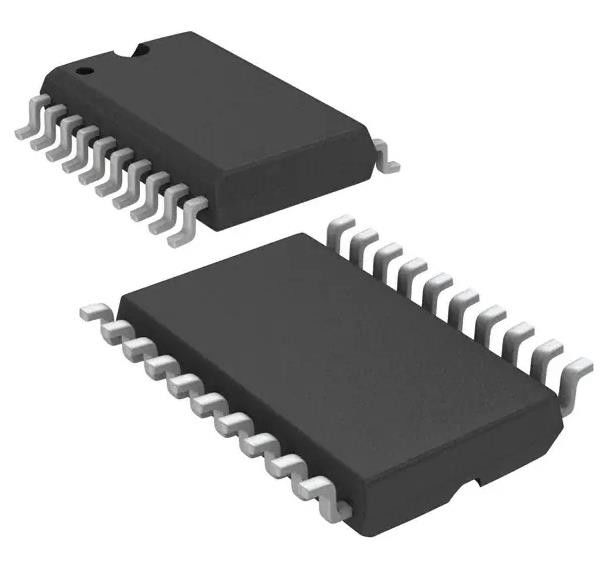

SN74HC540DW Буфер, инвертирующий 1 элемент 8 бит на элемент 3-го состояния выход 20-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74HC540DW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Пакет: | Трубка | Тип логики: | Амортизируйте, переворачивающ |
|---|---|---|---|
| Количество элементов: | 1 | Количество битов на элемент: | 8 |
| Тип выхода: | 3 состояния | Ток - Выход высокий, низкий: | 7.8mA, 7.8mA |
| Напряжение - питание: | 2V | 6V | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
SN74HC540DW Буфер, инвертирующий 1 элемент 8 бит на элемент 3-го состояния выход 20-SOIC
Спецификации SN74HC540DW
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Буферы, драйверы, приемники, передатчики | |
| Мфр | Техасские инструменты |
| Серия | 74HC |
| Пакет | Трубка |
| Тип логики | Буфер, инвертирование |
| Количество элементов | 1 |
| Количество битов на элемент | 8 |
| Тип ввода | - |
| Тип выхода | 3-государство |
| Ток - Выход высокий, низкий | 70,8 мА, 7,8 мА |
| Напряжение - питание | 2V ~ 6V |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 20-SOIC |
| Номер базовой продукции | 74HC540 |
Особенности SN74HC540DW
• Широкий диапазон рабочего напряжения от 2 до 6 В
• Выходы высокого тока 3-го состояния управляют автобусными линиями напрямую или до 15 LSTTL нагрузок
• Низкое энергопотребление, 80-μA max ICC
• Типичный tpd = 8 ns
• выходный привод ± 6 mA при 5 В
• Низкий входный ток 1 мкА максимум
• Перенаправление потока данных (все входы на противоположной стороне от выходов)
Применение SN74HC540DW
Эти октальные буферы и линейные драйверы обладают производительностью популярной серии HC240 и предлагают сцепление с входами и выходами с противоположных сторон пакета.Это устройство значительно облегчает планировку печатных плат.
Экологические и экспортные классификацииSN74HC540DW
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
