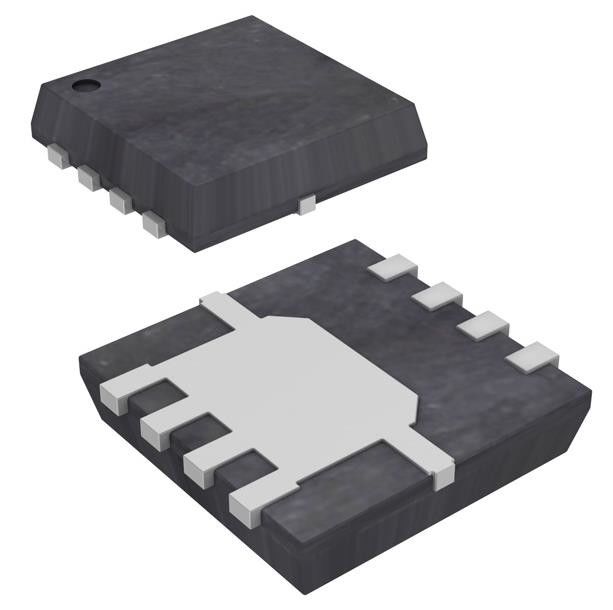

NVTFS4C13NWFTAG N-Channel MOSFET 30 V 14A (Ta) 3W (Ta), 26W (Tc) Поверхностная установка 8-WDFN
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NVTFS4C13NWFTAG |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Технологии: | MOSFET (металлическая окись) | Напряжение отхода к источнику (Vdss): | 30 В |
|---|---|---|---|
| Ток - непрерывный отвод (Id) @ 25°C: | 14A (животики) | Напряжение привода (макс. RDS включено, минимум RDS включено): | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs: | 9.4mOhm @ 30A, 10V | Vgs(th) (макс.) @ Id: | 2.1V @ 250µA |
| Обязанность ворот (Qg) (Макс) @ Vgs: | 15.2 nC @ 10 В | Vgs (макс.): | ± 20 В |
| Высокий свет: | NVTFS4C13NWFTAG N-канальный MOSFET,8-WDFN N-канальный MOSFET,NVTFS4C13NWFTAG |
||
Характер продукции
NVTFS4C13NWFTAG N-Channel 30 V 14A (Ta) 3W (Ta), 26W (Tc) Поверхностная установка 8-WDFN
Спецификации NVTFS4C13NWFTAG
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | на полу |
| Серия | Автомобиль, AEC-Q101 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 30 В |
| Ток - непрерывный отвод (Id) @ 25°C | 14А (Ta) |
| Напряжение привода (максимальное RDS включено, минимальное RDS включено) | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs | 9.4 мОм @ 30А, 10В |
| Vgs(th) (Max) @ Id | 2.1В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 15.2 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 770 pF @ 15 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 3 Вт (Ta), 26 Вт (Tc) |
| Операционная температура | -55°C ~ 175°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-WDFN (3.3x3.3) |
| Пакет / чемодан | 8-PowerWDFN |
| Номер базовой продукции | NVTFS4 |
Особенности NVTFS4C13NWFTAG
• Низкий RDS (включен) для минимизации потерь проводника
• Низкая пропускная способность для минимизации потерь водителей
• Оптимизированная зарядка шлюза для минимизации потерь переключения
• NVTFS4C13NWF − Продукт с влажными боками
• Префикс NVT для автомобильных и других приложений, требующих уникальных требований к изменению площадки и управления; AEC-Q101 квалифицирован и способен к PPAP
• Эти устройства свободны от Pb−, галогена/BFR и соответствуют требованиям RoHS.
Экологические и экспортные классификацииNVTFS4C13NWFTAG
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
