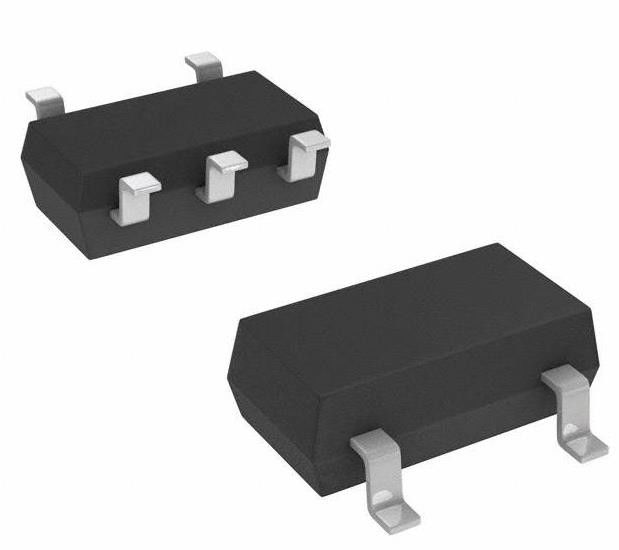

NC7SP04P5X Инверторные электронные микросхемы 1 канал SC-70-5 0,9V ~ 3,6V 900 nA
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NC7SP04P5X |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип логики: | Инвертор | Количество схем: | 1 |
|---|---|---|---|
| Количество входов: | 1 | Напряжение - питание: | 0.9V | 3.6V |
| Ток - тихий (макс.): | nA 900 | Ток - Выход высокий, низкий: | 2.6mA, 2.6mA |
| Уровень логики входного сигнала - низкий уровень: | 0.7V ~ 0.9V | Уровень логики входного сигнала - высокий: | 1.6V ~ 2.1V |
Характер продукции
NC7SP04P5X Инверторные электронные микросхемы 1 канал SC-70-5 0,9V ~ 3,6V 900 nA
Спецификации NC7SP04P5X
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | на полу |
| Серия | 7SP |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | Инвертор |
| Количество схем | 1 |
| Количество входов | 1 |
| Особенности | - |
| Напряжение - питание | 0.9V ~ 3.6V |
| Ток - тихий (макс.) | 900 nA |
| Ток - Выход высокий, низкий | 20,6 мА, 2,6 мА |
| Уровень логики ввода - низкий | 0.7V ~ 0.9V |
| Уровень логики ввода - высокий | 1.6V ~ 2.1V |
| Максимальная задержка распространения @ V, Максимальная CL | 9.2ns @ 3.3V, 30pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | СК-70-5 |
| Пакет / чемодан | 5-TSSOP, SC-70-5, SOT-353 |
| Номер базовой продукции | 7SP04 |
Особенности NC7SP04P5X
* Операция питания VCC от 0,9 до 3,6 В
* 3,6 В толерантность к перенапряжению В/О при ВЦС от 0,9 В до 3,6 В
* Задержка распространения (t PD):
≈ -4,0 нс Типичный для 3,0 - 3,6 В ВЦС
≈ -5,0 нс Типично для ВЦС от 2,3 до 2,7 В
≈ -6,0 нс Типично для 1,65-1,95-В ВЦ
≈ -7,0 нс Типично для 1,40-1,6 V
≈ -11.0 нс Типичный для 1,10-1,3 V
≈ -27,0 нс Типично для 0,90 В ВЦ
* Выключение высокоимпедантных входов и выходов
* статический привод (I OH/I OL):
- ± 2,6 mA при 3,00 V CC
- ± 2,1 mA при 2,30 V CC
- ± 1,5 мА при 1,65 В DC
- ± 1,0 mA при 1,40 V CC
- ± 0,5 мА при 1,10 В ВЦ
- ± 20μA при 0,9В ВЦС
* Тихая серияTM Схема снижения шума / EMI
* Ультра малые пакеты MicroPakTM
* Ультранизкая динамическая мощность
Описание NC7SP04P5X
NC7SP04 представляет собой один инвертор из серии Ultra Low Power (ULP) от Fairchild TinyLogic®. Идеально подходит для применений, где срок службы батареи критичен,Этот продукт предназначен для сверхнизкого потребления энергии в рабочем диапазоне V CC 0.9V до 3,6V.
Экологические и экспортные классификацииNC7SP04P5X
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
