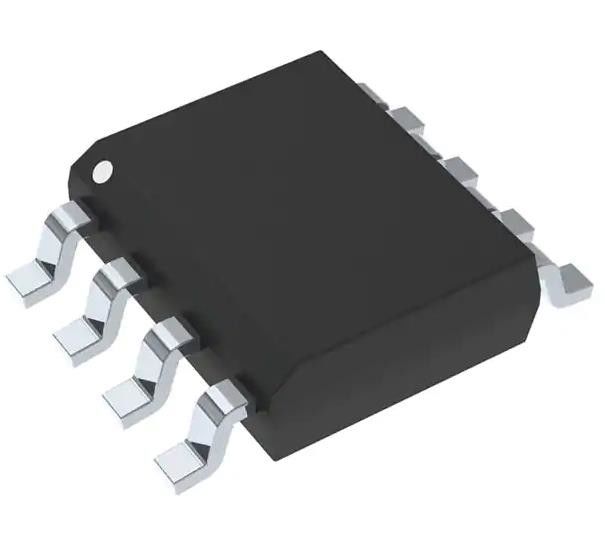

MC33151DG Низкий боковой шлюзовой драйвер IC Inverting 8-SOIC 6.5V ~ 18V
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC33151DG |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Изоляция выхода: | Не-изолированный | Внутренние переключатели: | - Да, конечно. |
|---|---|---|---|
| Напряжение - сбой: | 700V | Топология: | Самец оленя, Самц оленя-поддержка, Flyback |
| Рабочий цикл: | 69% | Частота - переключение: | 66kHz |
| Защита от ошибок: | Ограничение тока, открытая петля, превышение температуры, короткое замыкание | Операционная температура: | -40°C | 150°C (TJ) |
Характер продукции
MC33151DG Низкий боковой шлюзовой драйвер IC Inverting 8-SOIC 6.5V ~ 18V
Спецификации MC33151DG
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | на полу |
| Серия | - |
| Пакет | Трубка |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Независимый |
| Количество водителей | 2 |
| Тип ворот | N-канальный MOSFET |
| Напряжение - питание | 6.5V ~ 18V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.6В |
| Ток - пиковый выход (источник, раковина) | 1.5А, 1.5А |
| Тип ввода | Инвертирование |
| Время подъема / падения (тип) | 31н, 32н |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | MC33151 |
Особенности MC33151DG
• Два независимых канала с выходом тотемного столба 1,5 А
• Выпуск Время подъема и падения 15 нс при нагрузке 1000 пФ
• CMOS/LSTTL совместимые входы с гистерезом
• Локаут низкого напряжения с гистерезом
• Низкий резервный ток
• Эффективная высокочастотная работа
• Улучшенная производительность системы с помощью общих коммутационных регуляторных контроллеров
• Pin Out эквивалентен DS0026 и MMH0026
• Это устройства, свободные от Pb и галидов.
ОписаниеMC33151DG
MC34151/MC33151 - это двойные инвертирующие высокоскоростные драйверы, специально разработанные для приложений, которые требуют низкоточной цифровой схемы для управления большими емкостными нагрузками с высокой скоростью загрузки.
Экологические и экспортные классификацииMC33151DG
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
