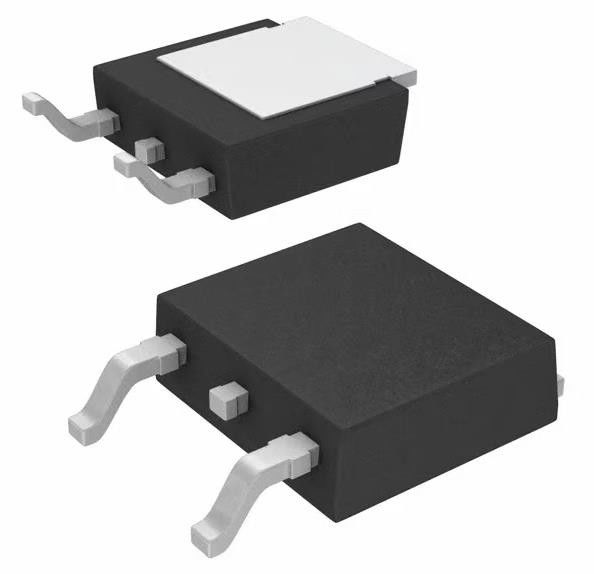

IPD90N04S4-02 N-канал 40 V 90A (Tc) 150W (Tc) Наземная установка PG-TO252-3-313
Подробная информация о продукте:
Место происхождения: | Оригинальное |
Фирменное наименование: | original |
Сертификация: | original |
Номер модели: | IPD90N04S4-02 |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Цена: | negotiation |
Упаковывая детали: | Картонная коробка |
Время доставки: | 1-3 рабочих дня |
Условия оплаты: | T/T |
Поставка способности: | 100,000 |
Подробная информация |
|||
Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
---|---|---|---|
Напряжение отхода к источнику (Vdss): | 40 В | Ток - непрерывный отвод (Id) @ 25°C: | 90A (Tc) |
Напряжение привода (макс. RDS включено, минимум RDS включено): | 10 В | Rds On (Max) @ Id, Vgs: | 2.4 мОм @ 90А, 10В |
Vgs(th) (макс.) @ Id: | 4В @ 95μA | Обязанность ворот (Qg) (Макс) @ Vgs: | 118 nC @ 10 v |
Характер продукции
IPD90N04S4-02 N-канал 40 V 90A (Tc) 150W (Tc) Наземная установка PG-TO252-3-313
Спецификации IPD90N04S4-02
Тип | Описание |
Категория | Дискретные полупроводниковые изделия |
Транзисторы | |
FET, MOSFET | |
Одиночные FET, MOSFET | |
Мфр | Infineon Technologies |
Серия | Автомобильная промышленность, AEC-Q101, OptiMOSTM |
Пакет | Лента и катушка (TR) |
Режущая лента (КТ) | |
Тип FET | N-канал |
Технологии | MOSFET (оксид металла) |
Напряжение отхода к источнику (Vdss) | 40 В |
Ток - непрерывный отвод (Id) @ 25°C | 90A (Tc) |
Напряжение привода (максимальное RDS включено, минимальное RDS включено) | 10 В |
Rds On (Max) @ Id, Vgs | 2.4 мОм @ 90А, 10В |
Vgs(th) (Max) @ Id | 4В @ 95μA |
Загрузка шлюза (Qg) (макс.) @ Vgs | 118 nC @ 10 В |
Vgs (макс.) | ± 20 В |
Вводная емкость (Ciss) (Max) @ Vds | 9430 pF @ 25 В |
Функция FET | - |
Рассеивание энергии (макс.) | 150 Вт (Tc) |
Операционная температура | -55°C ~ 175°C (TJ) |
Тип установки | Поверхностный монтаж |
Пакет изделий поставщика | PG-TO252-3-313 |
Пакет / чемодан | TO-252-3, DPak (2 Lead + Tab), SC-63 |
Номер базовой продукции | IPD90 |
ОсобенностиIPD90N04S4-02
• N-канал - режим усиления
• Квалификация AEC
• MSL1 до 260°C пиковый рефлюкс
• рабочая температура 175°C
• Зеленый продукт (соответствует требованиям RoHS)
• 100% Avalanche проверенный
Экологические и экспортные классификацииIPD90N04S4-02
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8541.29.0095 |
