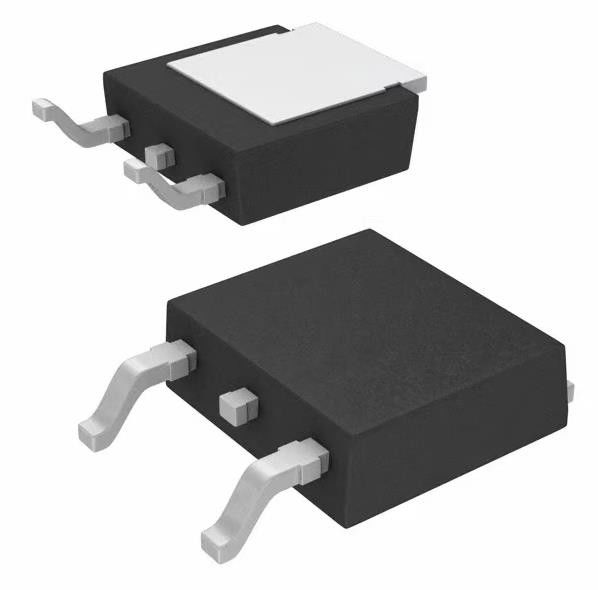

IPD25N06S4L-30 N-канал 60 V 25A (Tc) 29W (Tc) Поверхностная установка PG-TO252-3-11
Подробная информация о продукте:
Место происхождения: | Оригинальное |
Фирменное наименование: | original |
Сертификация: | original |
Номер модели: | IPD25N06S4L-30 |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Цена: | negotiation |
Упаковывая детали: | Картонная коробка |
Время доставки: | 1-3 рабочих дня |
Условия оплаты: | T/T |
Поставка способности: | 100,000 |
Подробная информация |
|||
Технологии: | MOSFET (металлическая окись) | Напряжение отхода к источнику (Vdss): | 60 В |
---|---|---|---|
Ток - непрерывный отвод (Id) @ 25°C: | 25A (Tc) | Напряжение привода (макс. RDS включено, минимум RDS включено): | 4.5В, 10В |
Rds On (Max) @ Id, Vgs: | 30mOhm @ 25A, 10В | Vgs(th) (макс.) @ Id: | 2.2В @ 8μA |
Обязанность ворот (Qg) (Макс) @ Vgs: | 16.3 nC @ 10 В | Vgs (макс.): | ±16V |
Характер продукции
IPD25N06S4L-30 N-канал 60 V 25A (Tc) 29W (Tc) Поверхностная установка PG-TO252-3-11
СпецификацииIPD25N06S4L-30
Тип | Описание |
Категория | Дискретные полупроводниковые изделия |
Транзисторы | |
FET, MOSFET | |
Одиночные FET, MOSFET | |
Мфр | Infineon Technologies |
Серия | Автомобильная промышленность, AEC-Q101, OptiMOSTM |
Пакет | Лента и катушка (TR) |
Режущая лента (КТ) | |
Тип FET | N-канал |
Технологии | MOSFET (оксид металла) |
Напряжение отхода к источнику (Vdss) | 60 В |
Ток - непрерывный отвод (Id) @ 25°C | 25A (Tc) |
Напряжение привода (максимальное RDS включено, минимальное RDS включено) | 4.5В, 10В |
Rds On (Max) @ Id, Vgs | 30mOhm @ 25A, 10В |
Vgs(th) (Max) @ Id | 2.2В @ 8μA |
Загрузка шлюза (Qg) (макс.) @ Vgs | 16.3 nC @ 10 В |
Vgs (макс.) | ± 16 В |
Вводная емкость (Ciss) (Max) @ Vds | 1220 pF @ 25 В |
Функция FET | - |
Рассеивание энергии (макс.) | 29 W (Tc) |
Операционная температура | -55°C ~ 175°C (TJ) |
Тип установки | Поверхностный монтаж |
Пакет изделий поставщика | PG-TO252-3-11 |
Пакет / чемодан | TO-252-3, DPak (2 Lead + Tab), SC-63 |
Номер базовой продукции | IPD25N06 |
Особенности IPD25N06S4L-30
• N-канал - режим усиления
• квалификация AEC Q101
• MSL1 до 260°C пиковый рефлюкс
• рабочая температура 175°C
• Зеленый продукт (соответствует требованиям RoHS)
• 100% Avalanche проверенный
Экологические и экспортные классификацииIPD25N06S4L-30
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8541.29.0095 |
