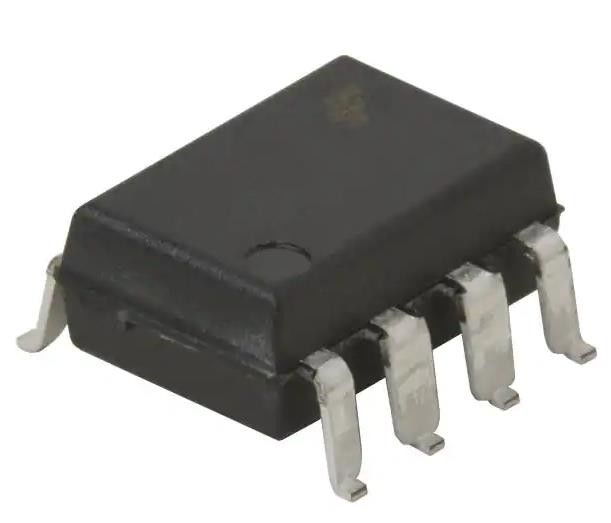

FOD3180SDV 2.5A Gate Driver Optical Coupling 5000Vrms 1 канал 8-SMD
Подробная информация о продукте:
Место происхождения: | Оригинальное |
Фирменное наименование: | original |
Сертификация: | original |
Номер модели: | FOD3180SDV |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Цена: | negotiation |
Упаковывая детали: | Картонная коробка |
Время доставки: | 1-3 рабочих дня |
Условия оплаты: | T/T |
Поставка способности: | 100,000 |
Подробная информация |
|||
Количество каналов: | 1 | Напряжение тока - изоляция: | 5000Vrms |
---|---|---|---|
Невосприимчивость единого режима переходная (минута): | 15kV/µs | TpLH задержки распространения/tpHL (Макс): | 200 нс, 200 нс |
Искажение ширины ИМПа ульс (Макс): | 65ns | Время подъема / падения (тип): | 75 нс, 55 нс |
Ток - Выход высокий, низкий: | 2A, 2A | Настоящий - пиковая мощность: | 2.5А |
Характер продукции
FOD3180SDV 2.5A Gate Driver Optical Coupling 5000Vrms 1 канал 8-SMD
Спецификации FOD3180SDV
Тип | Описание |
Категория | Изоляторы |
Изоляторы - проводники ворот | |
Мфр | на полу |
Серия | - |
Пакет | Лента и катушка (TR) |
Режущая лента (КТ) | |
Технологии | Оптическое соединение |
Количество каналов | 1 |
Напряжение - изоляция | 5000 Врм |
Временный иммунитет общего режима (мин) | 15 кВ/μs |
Задержка распространения tpLH / tpHL (макс.) | 200 нс, 200 нс |
Извращение ширины импульса (макс.) | 65 нс |
Время подъема / падения (тип) | 75 нс, 55 нс |
Ток - Выход высокий, низкий | 2А, 2А |
Ток - пиковая мощность | 2.5А |
Напряжение - вперед (Vf) (тип) | 1.43В |
Ток - постоянный (если) (макс.) | 25 мА |
Напряжение - выходное питание | 10V ~ 20V |
Операционная температура | -40 °C ~ 100 °C |
Тип установки | Поверхностный монтаж |
Пакет / чемодан | 8-SMD, крыло чайки |
Пакет изделий поставщика | 8-SMD |
Агентство по утверждению | cUL, UL, VDE |
Номер базовой продукции | FOD3180 |
Особенности FOD3180SDV
• Гарантированный диапазон температуры работы от -40°C до +100°C
• 2 Минимальный пиковый выходный ток
• Высокоскоростной ответ: 200 нс Максимальная задержка распространения по температурному диапазону
• Максимальная скорость переключения 250 кГц
• 30 нс Типовое искажение ширины импульса
• Широкий диапазон работы VCC: от 10 до 20 В
• 5000 ВРМ, 1 минута изоляции
• Под защитой от блокировки напряжения (UVLO) с гистерезом
• Минимальное расстояние ползания 7,0 мм
• Минимальное расстояние до 7,0 мм
• C−UL, UL и VDE* одобрены
• RDS ((ON) 1,5 (типовой) обеспечивает более низкое рассеивание энергии
• 15 кВ/с Минимальный отказ от общего режима
• Это устройства, свободные от Pb−
Применение FOD3180SDV
• Плазменный дисплей
• Высокопроизводительный преобразователь постоянного тока и постоянного тока
• Высокопроизводительное питание переключателя
• Высокопроизводительное бесперебойное питание
• Изолированный силовой MOSFET шлюзовой привод
* Требует опции заказа
Экологические и экспортные классификацииFOD3180SDV
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8541.49.8000 |
