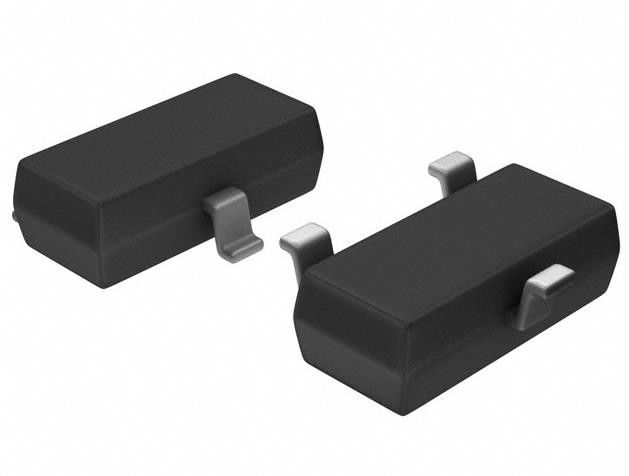

DTD113EK T146 Биполярный транзистор с предварительной предвзятостью 50 V 500 mA 200 MHz 200 mW
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DTD113EK T146 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип транзистора: | ПНП - предвзятое | Частота - переход: | 250 МГц |
|---|---|---|---|
| Напряжение тока - нервное расстройство коллектор- эмиттера (Макс): | 50 В | Резистор - основание (R1): | kOhms 1 |
| Резистор - основание излучателя (R2): | kOhms 1 | Увеличение DC настоящее (hFE) (минута) @ Ic, Vce: | 33 @ 50mA, 5В |
| Сатурация Vce (Макс) @ Ib, Ic: | 300mV @ 250μA, 5mA | Настоящий - сборник (Ic) (Макс): | 500nA |
Характер продукции
DTD113EK T146 Биполярный транзистор с предварительной предвзятостью 50 V 500 mA 200 MHz 200 mW
Спецификации DTD113EK T146
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| Биполярный (BJT) | |
| Однополые биполярные транзисторы с предварительным уклоном | |
| Мфр | Полупроводники Rohm |
| Серия | Автомобиль, AEC-Q101 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип транзистора | NPN - предвзятое |
| Ток - коллектор (Ic) (макс.) | 500 мА |
| Напряжение - разбивка коллектора излучателя (макс.) | 50 В |
| Резистор - основа (R1) | 1 кОм |
| Резистор - база излучателя (R2) | 1 кОм |
| Увеличение тока постоянного тока (hFE) (мин) @ Ic, Vce | 33 @ 50mA, 5В |
| Vce Насыщение (макс.) @ Ib, Ic | 300 мВ @ 2,5 мА, 50 мА |
| Ток - предел коллектора (макс.) | 500nA |
| Частота - переходный период | 200 МГц |
| Мощность - Макс | 200 мВт |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Пакет изделий поставщика | SMT3 |
| Номер базовой продукции | DTD113 |
Особенности DTD113EK T146
1) Встроенные резисторы предвзятости, R1 = R2 = 1 кВт.
2) Встроенные резисторы предвзятости позволяют конфигурировать схему инвертора без подключения внешних входных резисторов (см. Внутренняя схема).
3) Резисторы предвзятости состоят из тонкопленочных резисторов с полной изоляцией, чтобы позволить отрицательное предвзятое
Они также имеют преимущество в том, что полностью устраняют паразитические эффекты.
4) Для работы необходимо установить только условия включения/выключения, что облегчает проектирование цепи.
5) Дополнительные типы ПНП: серия DTB113EK
6) Без свинца/соответствует требованиям RoHS.
Применение DTD113EK T146
Схема переключения, схема инвертора, схема интерфейса, схема драйвера
Экологические и экспортные классификацииDTD113EK T146
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
