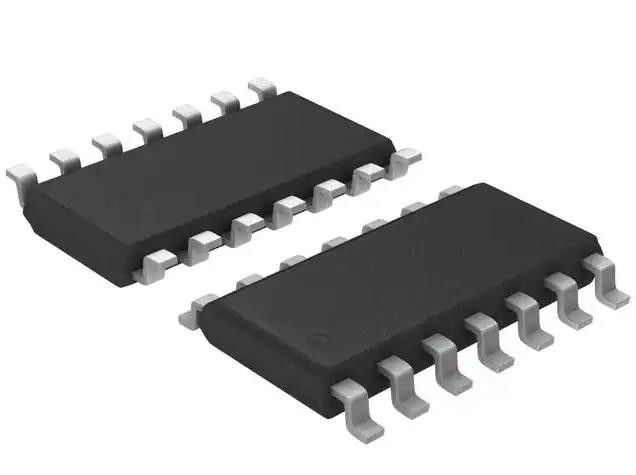

AT42QT1070-SSUR Электронные микросхемы с емкостными сенсорными кнопками 14-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AT42QT1070-SSUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип: | Кнопки | Количество входов: | До 7 |
|---|---|---|---|
| Каналы водителя СИД: | До 5 | Интерфейс: | I2C |
| Напряжение - питание: | 1.8V ~ 5.5V | Рабочая температура: | -40°C ~ 85°C |
| Пакет / чемодан: | 14-SOIC (0,154", 3,90 мм в ширину) | Номер базовой продукции: | AT42QT1070 |
| Высокий свет: | AT42QT1070-SSUR,AT42QT1070-SSUR электронные микросхемы |
||
Характер продукции
AT42QT1070-SSUR Электронные микросхемы с емкостными сенсорными кнопками 14-SOIC
СпецификацииAT42QT1070-SSUR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Интерфейс | |
| Датчик, емкостное касание | |
| Мфр | Технология микрочипов |
| Серия | QTouchTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Кнопки |
| Определение близости | Нет, нет. |
| Количество входов | До 7 |
| Диодные драйверные каналы | До 5 |
| Интерфейс | I2C |
| Резолюция | - |
| Напряжение - питание | 1.8V ~ 5.5V |
| Текущее - поставка | - |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-SOIC (0,154", 3,90 мм в ширину) |
| Пакет изделий поставщика | 14-SOIC |
| Номер базовой продукции | AT42QT1070 |
Особенности AT42QT1070-SSUR
* Конфигурации:
* Мод связи
* Самостоятельный режим
* Количество ключей:
* Мод связи: 1 7 клавиш (или 1 6 клавиш плюс канал охраны)
* Самостоятельный режим: 1 4 клавиши плюс фиксированный канал охранника на клавише 0
* Количество линий В/В:
* Самостоятельный режим: 5 выходов
* Технологии:
* Патентованный расширенный спектр передачи зарядов
* Ключевые размеры контуры:
* 6 мм х 6 мм или больше (в зависимости от толщины панели); возможны различные размеры и формы
* Требуемые слои:
* Один
* Материалы электродов:
* Гравированная медь; Серебро; Углерод; Оксид индия и олова (ITO)
* Материалы панелей:
* Пластик; Стекло; Композиты; Окрашенные поверхности (возможны металлические краски с низкой плотностью частиц)
* Толщина панели:
* Стекло до 10 мм; пластик до 5 мм (в зависимости от размера электрода)
* Ключевая чувствительность:
* Режим связи: индивидуально настраиваемый с помощью простых команд через I2 C-совместимый интерфейс
* Самостоятельный режим: настройки фиксированы
* Интерфейс:
* I2C-совместимый режим рабства (400 кГц).
* Обработка сигнала:
* Самокалибровка
* Автокомпенсация дрейфа
* Фильтрация шума
* Соседняя клавиатура подавления® (AKS®)
* Мощность:
* 1,8 В ∙ 5,5 В
* Пакет:
* 14-контактный SOIC RoHS-соответствующий IC
* 20-контактный VQFN RoHS-соответствующий IC
Применение AT42QT1070-SSUR
AT42QT1070 (QT1070) - это цифровой драйвер емкостного датчика передачи заряда (QTTM). Устройство может определять от одной до семи клавиш, в зависимости от режима.
Экологические и экспортные классификацииAT42QT1070-SSUR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
