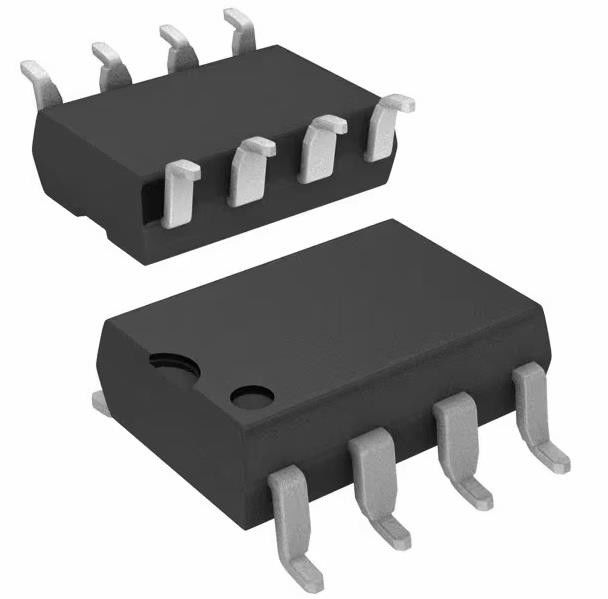

AMC1200STDUBRQ1 Усилитель изоляции IC 1 Дифференциал 8-SOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AMC1200STDUBRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип усилителя: | Изоляция | Количество схем: | 1 |
|---|---|---|---|
| Тип выхода: | Дифференциал | -3дБ пропускная способность: | 100 кГц |
| Напряжение тока - смещение входного сигнала: | µV 200 | Текущее - поставка: | 5.4mA |
| Текущий объем производства/канал: | 20 мам | Напряжение тока - пядь поставки (минута): | 2,7 v |
| Высокий свет: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 Изоляционный усилитель IC |
||
Характер продукции
AMC1200STDUBRQ1 Усилитель изоляции 1 Дифференциал 8-SOP
СпецификацииAMC1200STDUBRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Линейный | |
| Усилители | |
| Инструментация, ОП-амперы, буферные амперы | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип усилителя | Изоляция |
| Количество схем | 1 |
| Тип выхода | Дифференциал |
| Уровень гибели | - |
| -3 дБ пропускной способности | 100 кГц |
| Напряжение - входный отвод | 200 мкВ |
| Текущее - поставка | 50,4 мА |
| Ток - выход / канал | 20 мА |
| Напряжение - протяженность питания (мин) | 2.7 В |
| Напряжение - протяженность питания (макс.) | 5.5 В |
| Операционная температура | -40°C ~ 105°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SMD, крыло чайки |
| Пакет изделий поставщика | 8-SOP |
| Номер базовой продукции | AMC1200 |
Особенности AMC1200STDUBRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами:
Температурный класс 2: от 40°C до 105°C
Уровень классификации HBM ESD H2
Уровень классификации CDM ESD C3B
• диапазон входного напряжения ± 250 мВ оптимизирован для шунтовых резисторов
• Очень низкая нелинейность: 0,075% (максимум) при 5-В высокой стороне питания
• Низкая ошибка смещения: 1,5 мВ (макс.)
• Низкий шум: 3,1 мВРМС (типичный)
• Низкий высокоприводный ток: 8 мА (максимум) при 5 В
• Пропускная способность: 60 кГц (мин)
• Фиксированная прибыль: 8 (0,5% точности)
• Высокое соотношение отторжения общего режима: 108 дБ (типичный)
• 3,3-В работа на низкой стороне
• Сертифицированная гальваническая изоляция:
Удостоверение UL1577 и VDE V 0884-10
Изоляционное напряжение: 4250 VPEAK
Рабочее напряжение: 1200 VPEAK
Проходной иммунитет: 10 кВ/μs (мин)
• Типичный 10-летний срок службы при номинальном рабочем напряжении (см. Отчет о применении, SLLA197)
Применение AMC1200STDUBRQ1
• Изолированный ток или напряжение на основе шунтового резистора
Ощущение в:
Инверторы тяги
Встроенные зарядные устройства
Конвертеры постоянного тока
Системы управления батареями
Экологические и экспортные классификацииAMC1200STDUBRQ1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
