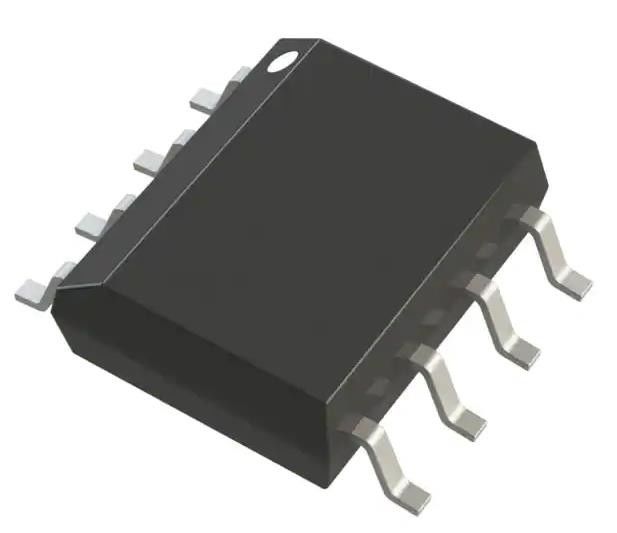

ADUM1200CRZ Цифровой изолятор общего назначения IC 2500Vrms 2 канал 25Mbps 25kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ADUM1200CRZ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество каналов: | 2 | Входные сигналы - сторона 1/Side 2: | 2/0 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 2500Vrms |
| Невосприимчивость единого режима переходная (минута): | 25kV/µs | Коэффициент данных: | 25Mbps |
| TpLH задержки распространения/tpHL (Макс): | 45ns, 45ns | Искажение ширины ИМПа ульс (Макс): | 3ns |
| Высокий свет: | ADUM1200CRZ,Цифровой изоляторный интегральный модуль ADUM1200CRZ |
||
Характер продукции
ADUM1200CRZ Цифровой изолятор общего назначения 2500Vrms 2 канал 25Mbps 25kV/μs
СпецификацииADUM1200CRZ
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Analog Devices Inc. |
| Серия | iCoupler® |
| Пакет | Трубка |
| Технологии | Магнитное соединение |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 2 |
| Входы - Страна 1/Страна 2 | 2/0 |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 2500 Врм |
| Временный иммунитет общего режима (мин) | 25 кВ/μs |
| Коэффициент данных | 25 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 45 нс, 45 нс |
| Извращение ширины импульса (макс.) | 3 нс |
| Время подъема / падения (тип) | 2.5 нс, 2.5 нс |
| Напряжение - питание | 2.7V ~ 5.5V |
| Операционная температура | -40°C ~ 105°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | ADUM1200 |
Особенности ADUM1200CRZ
* Узкий корпус, RoHS-соответствующий, SOIC 8-свинцовый пакет
* Работа с низкой мощностью
- работа 5 В
- 1,1 мА на канал максимум от 0 до 2 Мбит/с
- 3,7 мА на канал максимум 10 Мбит/с
- 8,2 мА на канал максимум 25 Мбит/с
- 3 В работа
- 0,8 мА на канал максимум от 0 до 2 Мбит/с
- 2,2 мА на канал максимум 10 Мбит/с
- 4,8 мА на канал максимум 25 Мбит/с
* Двусторонняя связь
* Перевод на уровне 3 V/5 V
* Работа при высокой температуре: 125°C
* Высокая скорость передачи данных: dc до 25 Мбит / с (NRZ)
* Точные характеристики времени
- 3 нс максимальное искажение ширины импульса
- 3 нс максимальное совпадение каналов
* Высокая преходящая устойчивость общего режима: > 25 кВ/μs
* Безопасность и нормативные разрешения
- Признание UL
- 2500 V rms в течение 1 минуты на UL 1577 CSA Прием компонента Уведомление 5A VDE Сертификат соответствия
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = пик 560 В
* Квалифицирован для автомобильных применений
Применение ADUM1200CRZ
* Размерно-критическая многоканальная изоляция
* Изоляция интерфейса SPI/конвертера данных
* Изоляция передатчика RS-232/RS-422/RS-485
* Цифровая изоляция полевой шины
* Гибридные электромобили, батарейный монитор и моторный привод
Экологические и экспортные классификацииADUM1200CRZ
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
