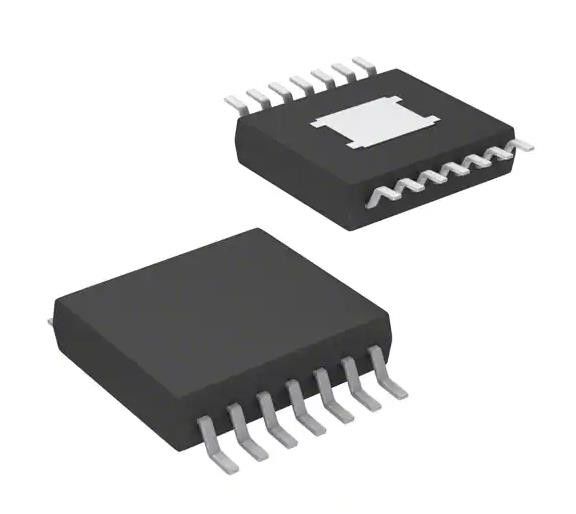

TPS92610QPWPRQ1 LED Driver IC 1 Выход Линейный PWM Приглушение 450mA 14-HTSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS92610QPWPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип: | Линейный | Внутренние переключатели: | - Нет. |
|---|---|---|---|
| Количество выходов: | 1 | Напряжение питания (мин.): | 4.5V |
| Напряжение тока - поставка (Макс): | 40 В | Напряжение тока - выход: | 0V | 40V |
| Текущий объем производства/канал: | 450 мА | Облегчение: | PWM |
| Высокий свет: | TPS92610QPWPRQ1,TPS92610QPWPRQ1 LED-директорная интегральная панель |
||
Характер продукции
TPS92610QPWPRQ1 LED Driver IC 1 Выход Линейный PWM Приглушение 450mA 14-HTSSOP
Спецификации TPS92610QPWPRQ1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Драйверы светодиодных ламп | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Линейный |
| Топология | - |
| Внутренние переключатели | Нет, нет. |
| Количество выходов | 1 |
| Напряжение - питание (мин) | 4.5В |
| Напряжение - питание (макс.) | 40 В |
| Напряжение - выход | 0V ~ 40V |
| Ток - выход / канал | 450 мА |
| Частота | - |
| Облегчение | PWM |
| Заявления | Автомобиль, Освещение |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-PowerTSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 14-HTSSOP |
| Номер базовой продукции | TPS92610 |
Особенности TPS92610QPWPRQ1
• Квалифицирован для автомобильных применений
• AEC-Q100 Qualified с следующими результатами:
Степень температуры 1: диапазон температуры окружающей среды от 40 до 125 °C
Устройство HBM ESD класс H2
Уровень классификации CDM ESD устройств C3B
• функциональная безопасность
Документация, которая может помочь в разработке системы функциональной безопасности
• Одноканальный драйвер постоянного тока с светодиодным приводом с PWM
• Широкий диапазон входного напряжения: 4,5 V/40 V
• Постоянный выходный ток, регулируемый сенсорным резистором
• Точное регулирование тока, толерантность ±4,6% при температуре стыка от 40°C до 150°C
• Максимальный ток: 450 мА
• Обмен теплом с внешним резистором
Применение TPS92610QPWPRQ1
• Автомобильное освещение: купольное освещение, ручки дверей, лампы для чтения и другие лампы.
• Задний фонарь автомобиля, центральный высоко установленный факел остановки, боковые маркеры, индикатор обнаружения слепой точки, индикатор входа зарядки
• Общецелевое применение светодиодных драйверов
Экологические и экспортные классификацииTPS92610QPWPRQ1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
