TPS61183RTJT LED Driver IC 6 Выходный регулятор постоянного тока Step-Up PWM Dimming 30mA
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS61183RTJT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество выходов: | 6 | Топология: | Повысительный (поддержка) |
|---|---|---|---|
| Напряжение тока - поставка (Макс): | 24 В | Напряжение питания (мин.): | 4.5V |
| Текущий объем производства/канал: | 30mA | Рабочая температура: | -40 °C ~ 85 °C (TA) |
| Частота: | 300kHz | 1MHz | Внутренние переключатели: | - Да, конечно. |
| Высокий свет: | TPS61183RTJT,TPS61183RTJT LED Дирижер IC |
||
Характер продукции
TPS61183RTJT LED Driver IC 6 Выходный регулятор постоянного тока Step-Up PWM Dimming 30mA
Спецификации TPS61183RTJT
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Драйверы светодиодных ламп | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Регулятор постоянного тока |
| Топология | Подъем (повышение) |
| Внутренние переключатели | - Да, конечно. |
| Количество выходов | 6 |
| Напряжение - питание (мин) | 4.5В |
| Напряжение - питание (макс.) | 24 В |
| Напряжение - выход | 38 В |
| Ток - выход / канал | 30 мА |
| Частота | 300kHz ~ 1MHz |
| Облегчение | PWM |
| Заявления | Подсветка |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |

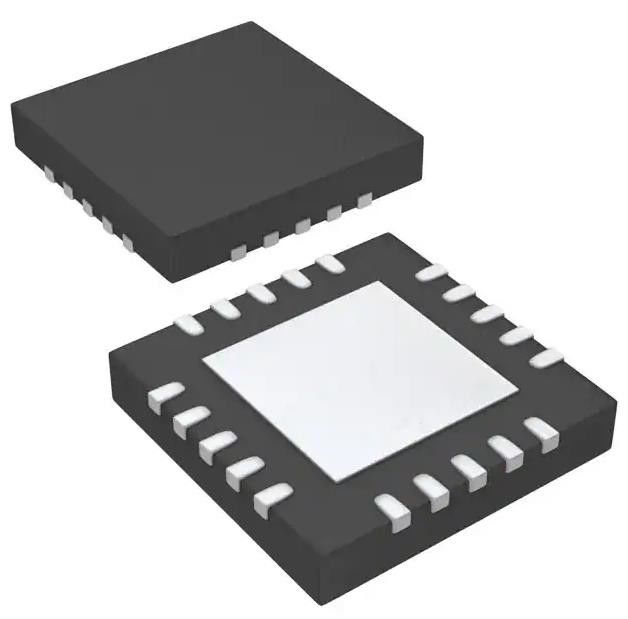

| Пакет / чемодан | 20-WFQFN Обнаженная подставка |
| Пакет изделий поставщика | 20-QFN (4x4) |
| Номер базовой продукции | TPS61183 |
Особенности TPS61183RTJT
• Входное напряжение от 4,5 до 24 В
• Максимальное выходное напряжение 38 В
• Интегрированный 2-А, 40-вольтный MOSFET
• Программируемая частота переключения от 280 кГц до 1 МГц
• адаптивный вывод на WLED напряжения
• Широкий диапазон частот затемнения PWM
100 Hz до 50 KHz для режима прямой PWM
️ 100 Гц - 22 КГц для частотного программируемого режима
• Соотношение затемнения 100:1 при 20 кГц
• Соотношение затуманивания 10000:1 при 200 Гц (режим прямого PWM)
• Небольшие внешние компоненты
• Компенсация интегрированной цепи
• Шесть потоковых погрузчиков мощностью 30 мА, максимум
• 1,5% (типичный) текущий подход
• Управление интерфейсом яркости PWM
• Метод затуманивания яркости в программируемом режиме PWM или прямой метод затуманивания PWM
• 4000-вольтная защита HBM ESD
• Программируемый порог перенапряжения
• Встроенная защита от открытых и коротких WLED
• Тепловое отключение
Применение TPS61183RTJT
• блокнот
• Таблетки
• Мониторы
• Промышленные ПК
• Экраны интерфейсов человека и машины
• банкоматы
• Рыбоискатель
Экологические и экспортные классификацииTPS61183RTJT
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
